7 | Монтаж
Руководство по применению для установщика
80
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
2 Наклейте этикетку с внутренней стороны наружного агрегата возле
жидкостного и газового запорных вентилей.

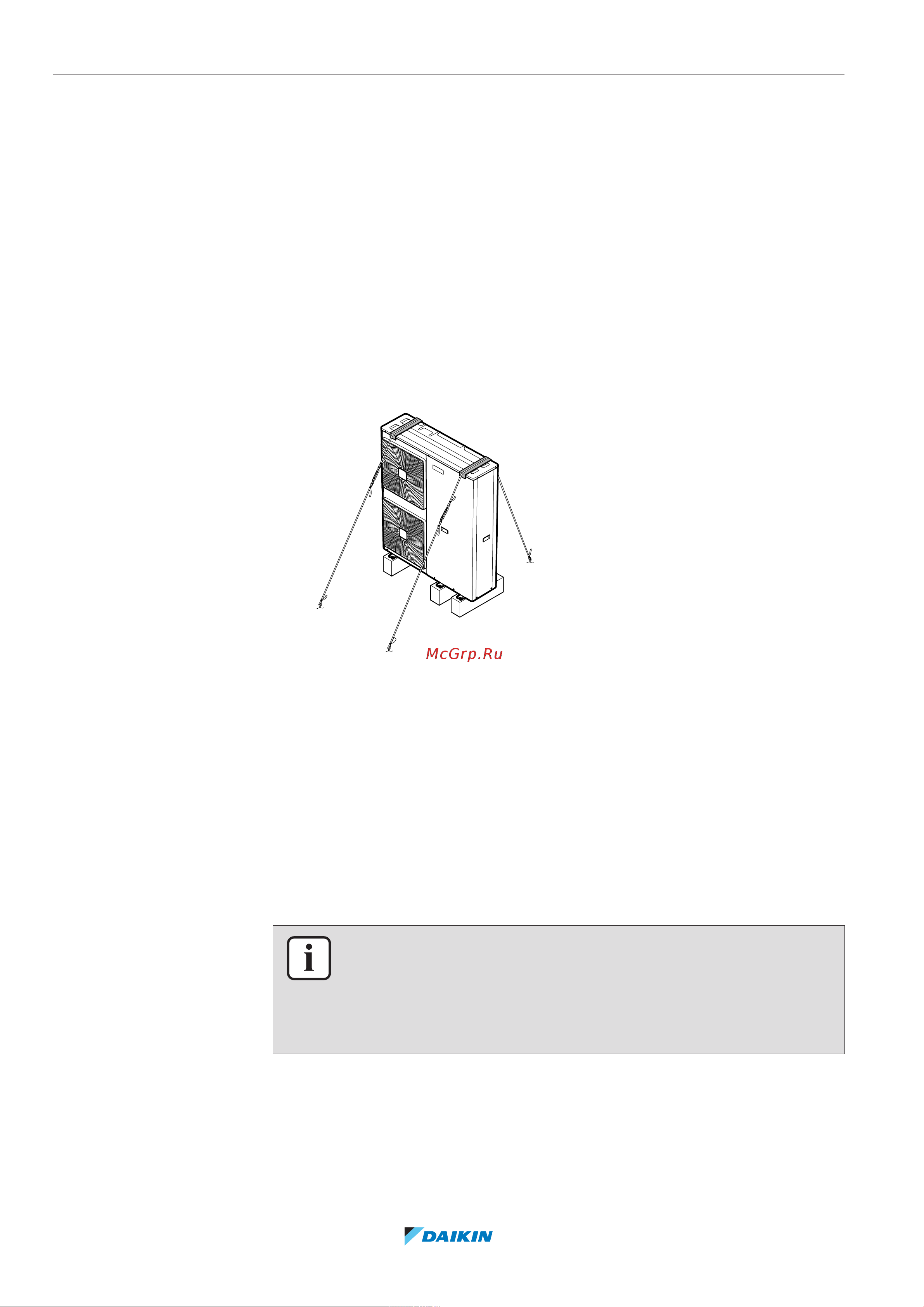

7.3.7 Чтобы избежать опрокидывания наружного агрегата
В случае установки блока в местах, где сильный ветер может его наклонить,
необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей иллюстрации
(приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между кабелями и
наружным блоком лист резины (приобретается по месту установки).
4 Подсоедините концы кабелей.
5 Закрепите кабели.
7.4 Монтаж внутреннего агрегата
7.4.1 Монтаж внутреннего агрегата
Типовая последовательность действий
Монтаж внутреннего агрегата обычно включает следующие этапы.
1 Установка внутреннего агрегата.
7.4.2 Меры предосторожности при монтаже внутреннего агрегата
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
указанных далее разделах:
▪ Общие правила техники безопасности
▪ Подготовка
7.4.3 Установка внутреннего агрегата
1 Закрепите стенной кронштейн (принадлежность) на стене
(горизонтально) с помощью 2 болтов диаметром 8мм.
