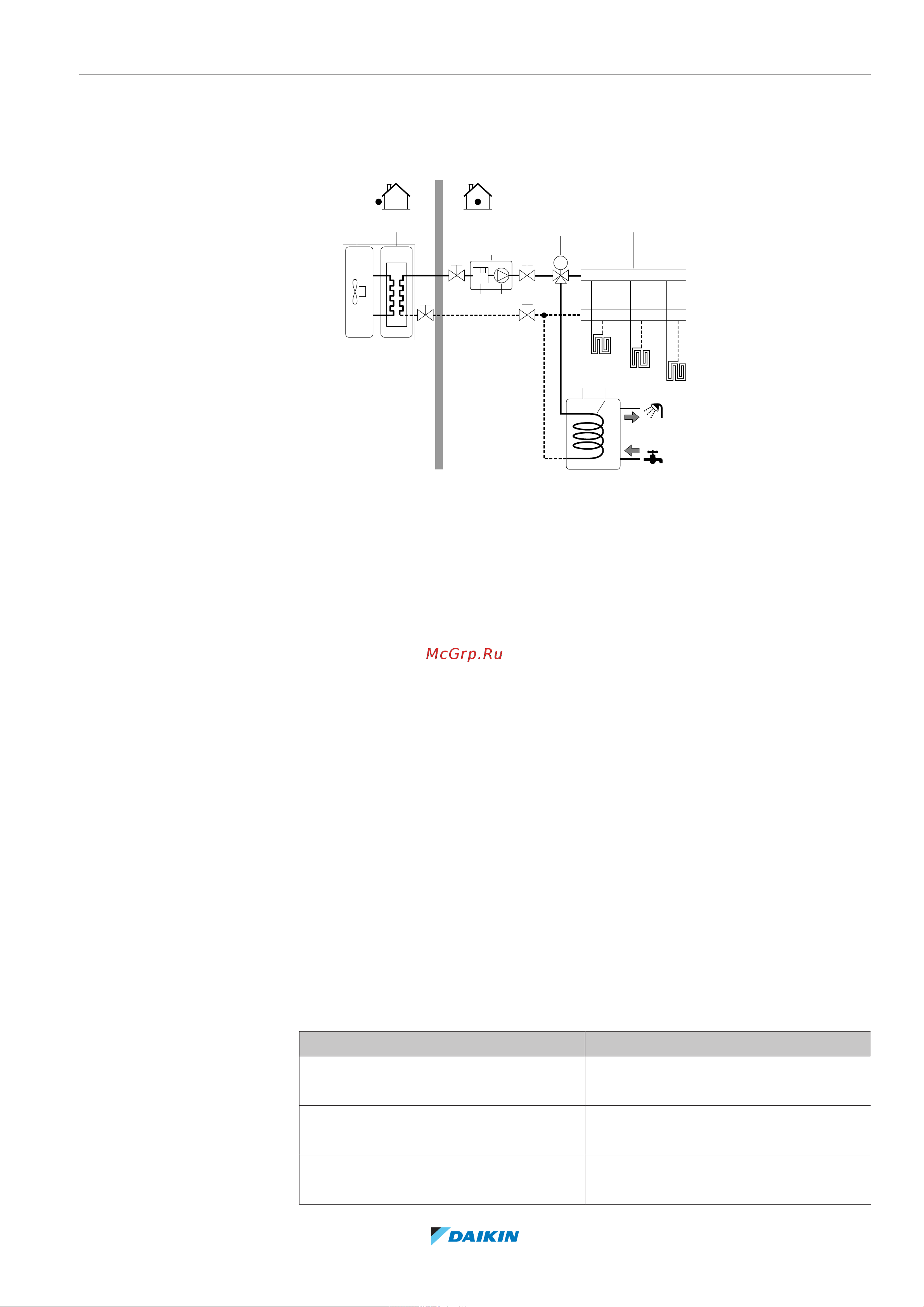

5 | Руководство по применению
Руководство по применению для установщика
43
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
5.4 Настройка резервуара горячей воды бытового потребления
5.4.1 Схема системы –отдельный резервуар ГВБП
FHL1
FHL2
FHL3
M
a c hf g
f
i j
e
b
d
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный клапан
g 3-ходовой клапан с электроприводом
h Коллектор (приобретается на месте)
i Резервуар ГВБП
j Змеевик теплообменника
FHL1...3 Подогревполов
5.4.2 Выбор объема и нужной температуры для резервуара ГВБП
Люди воспринимают воду как горячую, когда ее температура составляет 40°C.
Поэтому потребление ГВБП всегда выражается как эквивалент объема горячей
воды при 40°C. В то же время в резервуаре ГВБП можно установить более
высокую температуру воды (например, 53°C), после чего смешать с холодной
водой (например, 15°C).
Выбор объема и нужной температуры для резервуара ГВБП состоит из
следующего:
1 Определение потребления ГВБП (эквивалентное объему горячей воды при
температуре 40°C).
2 Определение объема и нужной температуры для резервуара ГВБП.
Определение потребления ГВБП
Ответьте на следующие вопросы и рассчитайте потребление ГВБП
(эквивалентное объему горячей воды при 40°C), используя типичный объем
воды:
Вопрос Типичный объем воды
Сколько раз в день необходимо
принимать душ?
1душ = 10мин×10л/мин = 100л
Сколько раз в день необходимо
принимать ванну?
1ванна = 150л
Сколько воды в день необходимо для
кухонной раковины?
1раковина = 2мин×5л/мин = 10л
