5 | Руководство по применению
Руководство по применению для установщика
53
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
▪ С интерфейса пользователя задайте настройки управления
энергопотреблением в [9.9] (см. раздел «Управление потреблением
энергии» [4176]):
- Выберите режим непрерывного ограничения
- Выберите тип ограничения (мощность в кВт или ток в А)
- Установите нужный уровень ограничения потребления энергии

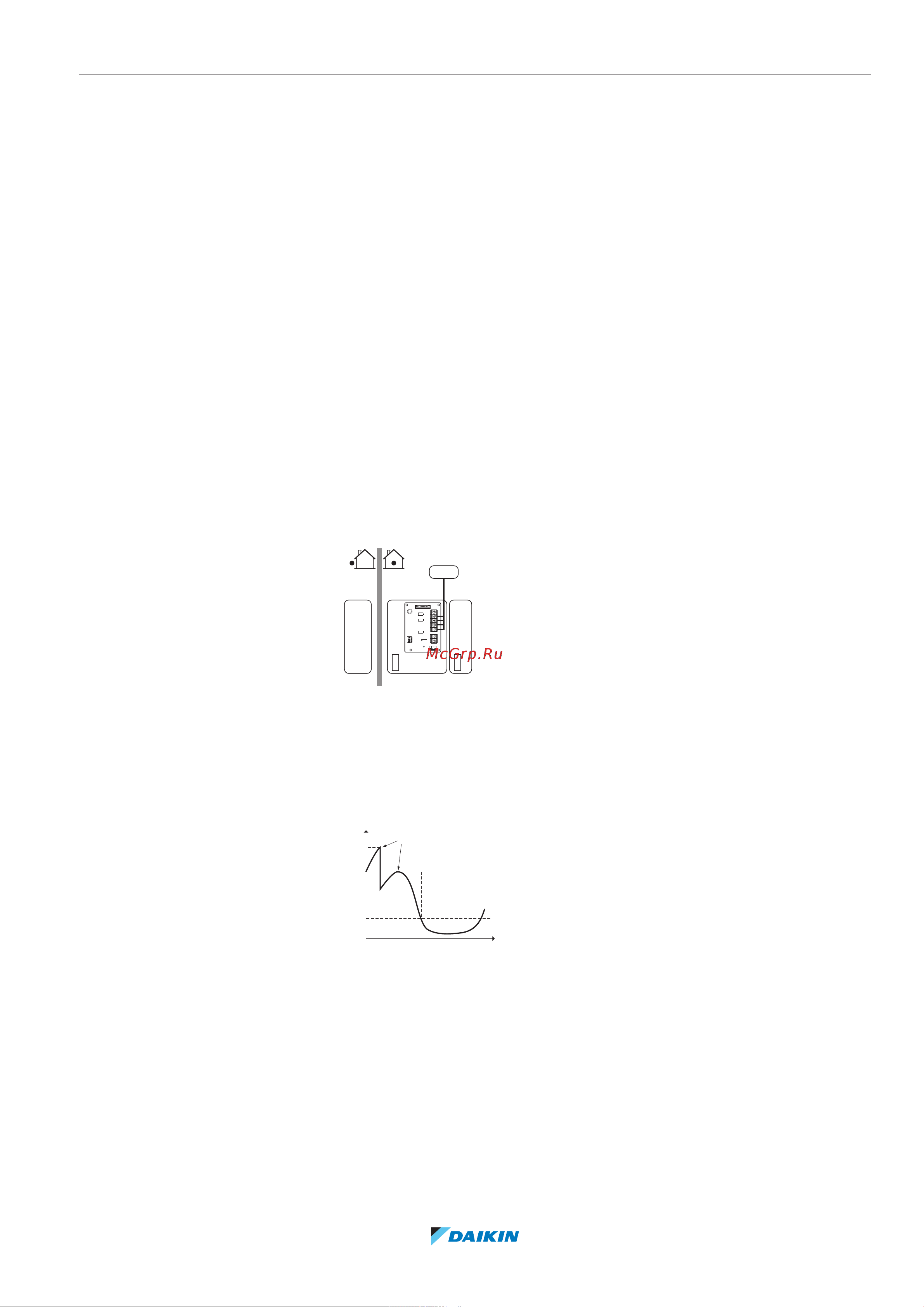

5.6.2 Ограничение потребления энергии, активированное цифровыми входами
Ограничение потребления энергии также полезно в сочетании с системой
управления энергопотреблением.
Мощности и ток всей системы Daikin динамически ограничивается цифровыми
входами (максимум четыре шага). Каждый уровень ограничения потребления
энергии устанавливается через интерфейс пользователя путем ограничения:
▪ тока (А)
▪ потребляемой мощности (кВт)
Через систему управления энергопотреблением (приобретается на месте)
происходит активация определенного уровня ограничения потребления
энергии. Пример: Для ограничения максимальной потребляемой мощности
во всем доме (освещение, бытовые электроприборы, нагрев помещения…).
a
b
c
A B C
D
1
2
3
4
5
A8P
A Наружный агрегат
B Внутренний агрегат
C Резервуар ГВБП
D Система управления энергопотреблением
a Активация ограничения потребления энергии (4 цифровых входа)
b Резервный нагреватель
c Вспомогательный нагреватель
P
i
t
DI4
DI3
DI1
a
b
P
i
Потребляемая мощность
t Время
DI Цифровые входы (уровни ограничения потребления энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка
▪ Требуется печатная плата по заказу (дополнительное оборудование
EKRP1AHTA).
