5 | Руководство по применению
Руководство по применению для установщика
33
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Теплые полы или радиаторы –термостатические клапаны
При нагреве помещений теплыми полами или радиаторами очень
распространенным способом является контроль температуры главного
помещения с помощью термостата (это может быть как интерфейс
пользователя, так и внешний комнатный термостат), а остальные помещения
будут контролироваться так называемыми термостатическими клапанами,
которые открываются и закрываются в зависимости от температуры в
помещении.

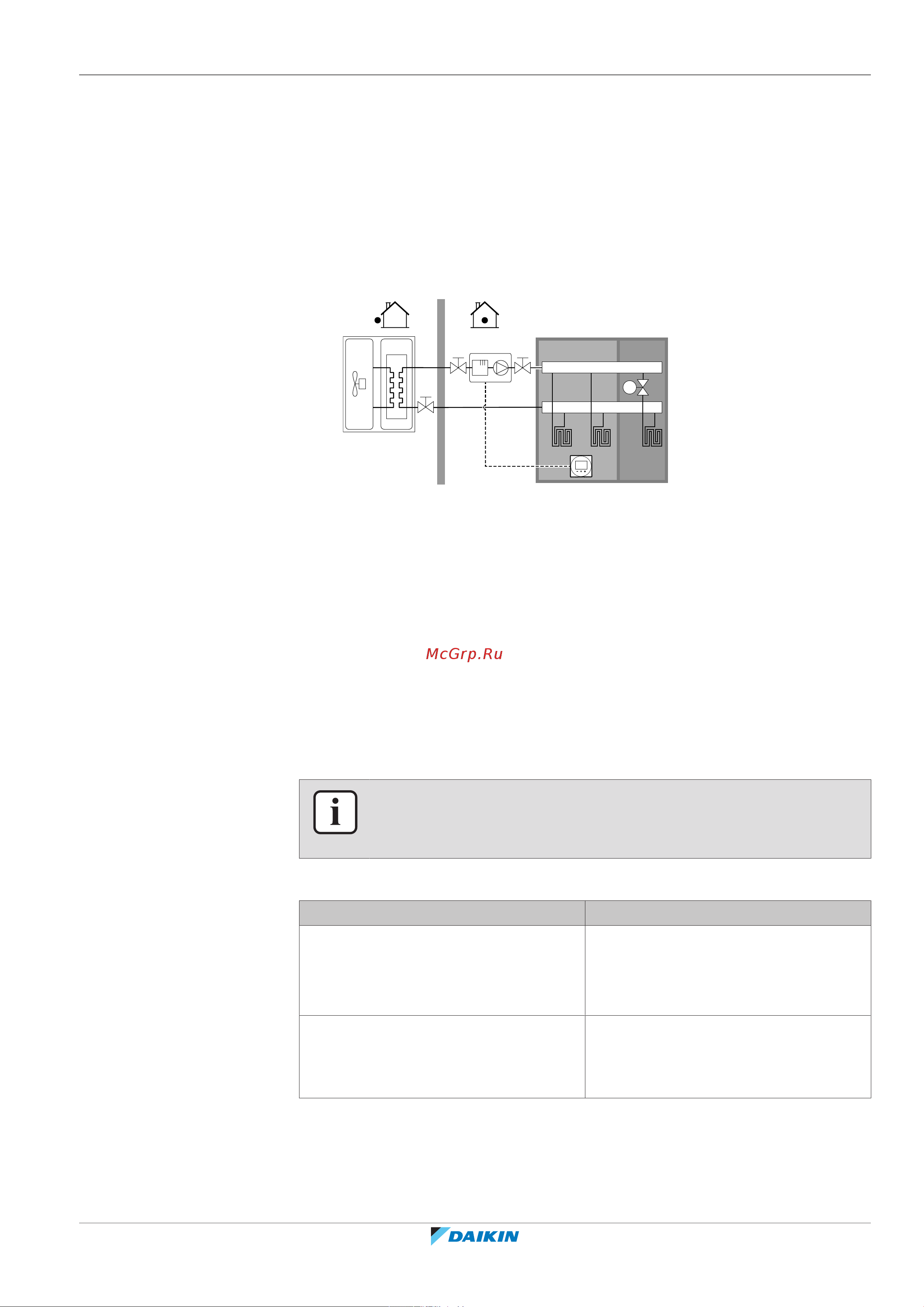

Настройка
T
B C
A
a
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Интерфейс пользователя, используемый в качестве комнатного термостата
▪ Контур теплого пола основного помещения подключается следующим
образом:
- Теплая вода → Внутренний агрегат
- Холодная вода → Наружный агрегат
▪ Температура в главном помещении контролируется посредством
интерфейса пользователя, используемого в качестве комнатного термостата
(дополнительное оборудование BRC1H).
▪ Перед контурами теплого пола всех остальных помещений устанавливаются
термостатические клапаны.
ИНФОРМАЦИЯ
Подумайте о ситуациях, когда главное помещение обогревается другим
источником тепла. Пример: камины.
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком определяется на
основе окружающей температуры
интерфейса пользователя.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
▪ Простота. Такая же установка, как для одного помещения, но с
термостатными клапанами.
