Daikin EABX16DA9W [17/252] Информация о блоке
![Daikin EABX16DA6V [17/252] Информация о блоке](/views2/1749149/page17/bg11.png)
3 | Информация о блоке
Руководство по применению для установщика
17
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
3 Информация о блоке
3.1 Обзор: информация о блоке
В этой главе описывается порядок действий после доставки упакованных
наружного и внутреннего агрегатов на место монтажа.
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно проверить на
предмет повреждений. Обо всех повреждениях НЕОБХОДИМО сразу же
поставить в известность представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту монтажа, не
извлекая его из упаковки — это сведет к минимуму вероятность
механических повреждений при транспортировке.
▪ Заранее наметьте путь, по которому будете заносить блок в помещение.
3.2 Наружный блок

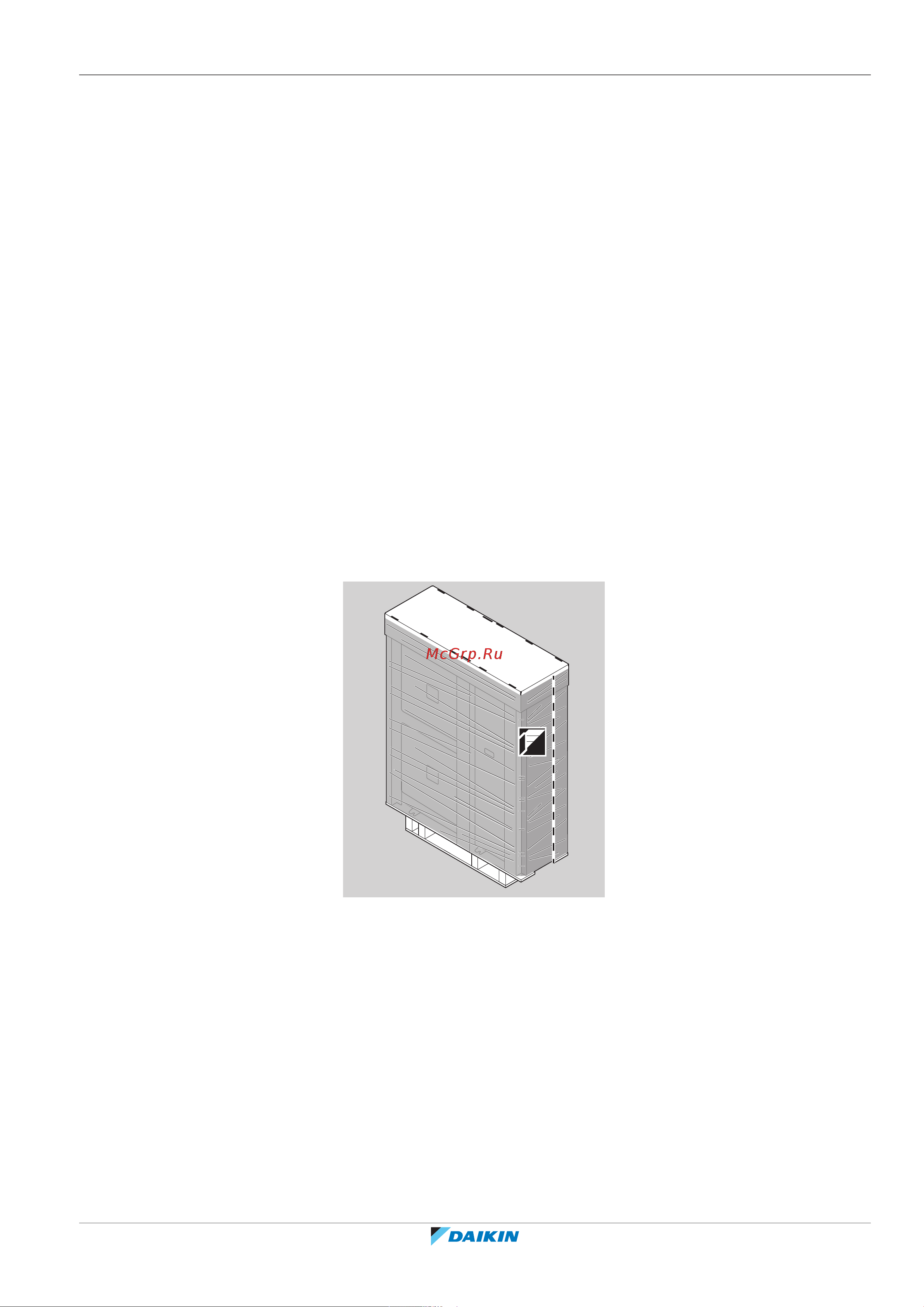

3.2.1 Чтобы распаковать наружный агрегат
