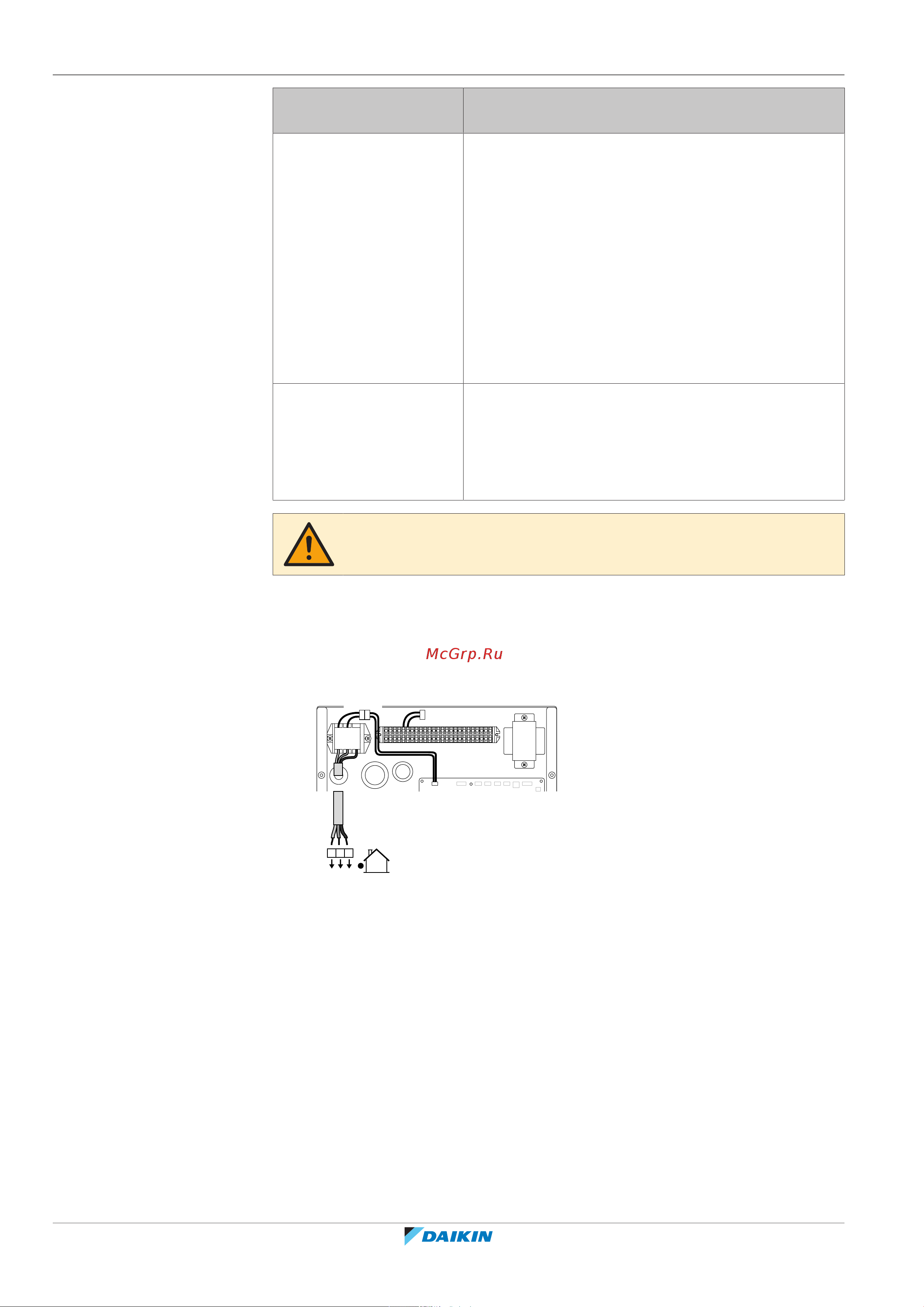

7 | Монтаж
Руководство по применению для установщика
96
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Проводка Допустимые кабели (в зависимости от типа
агрегата и установленных опций)
c
Сигнал управления
высокого напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на месте)
▪ Насос горячей воды бытового потребления
(приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним
источником тепла
▪ Контроль режимов охлаждения/нагрева
помещения
d
Высоковольтное
питание
(устанавливаемый на
заводе кабель)
▪ Питание резервного нагревателя
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную длину кабеля.
7.6.8 Подключение основного источника питания
1 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
X2M
X1M
1 2 3
1 2 3
1 2 3
1 2 3
X1A
X11YB
X11YA X11Y
1 2 3
a
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу на
электроэнергию
Подсоедините X11Y к X11YB.
