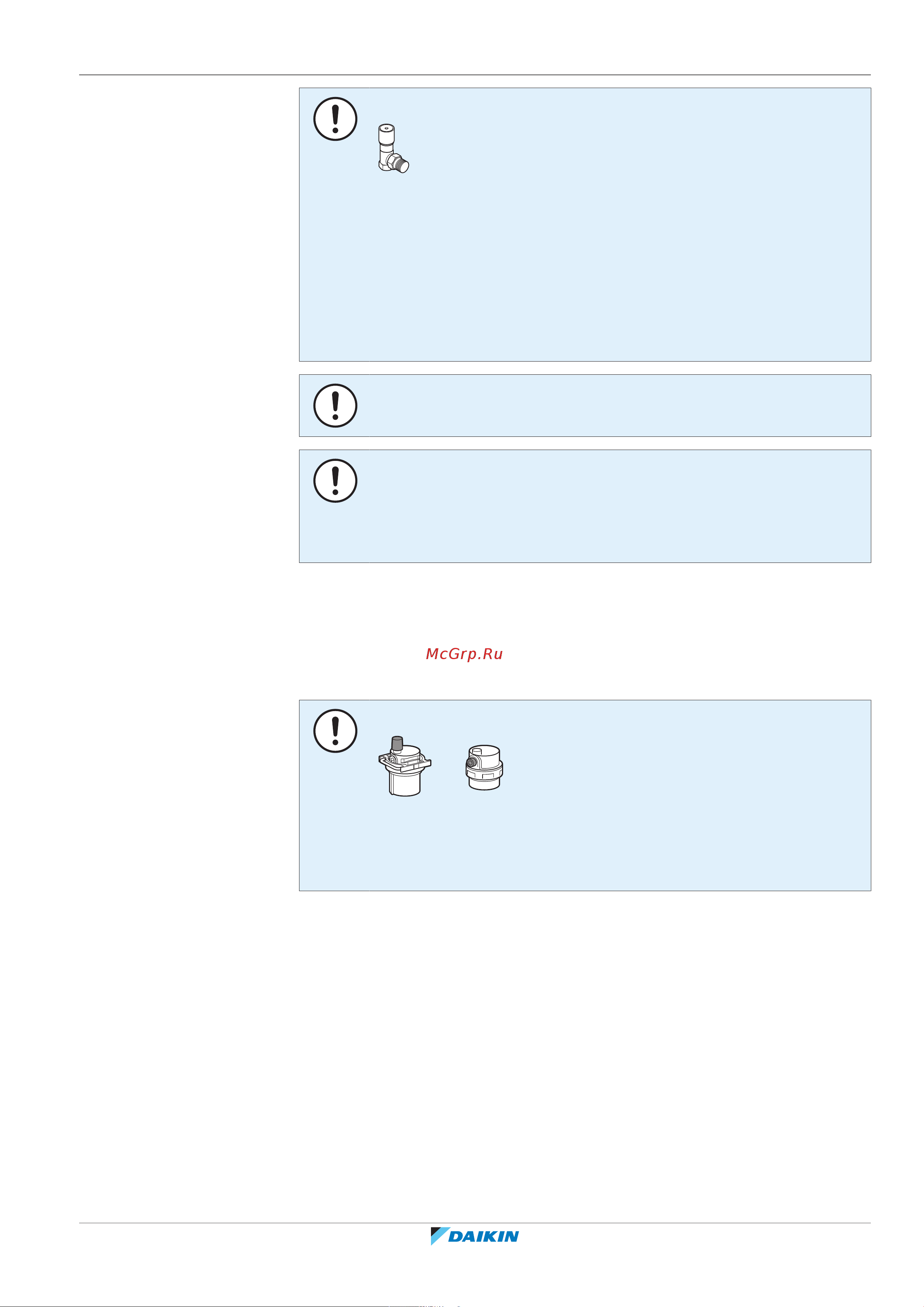

7 | Монтаж
Руководство по применению для установщика
85
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления (поставляется в качестве
дополнительного оборудования). Рекомендуется установить перепускной
клапан избыточного давления в контуре воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе места установки
перепускного клапана избыточного давления (на внутреннем агрегате или на
коллекторе). См. раздел «Проверка объема и расхода воды» [465].
▪ Помните о минимальном расходе при регулировке настройки перепускного
клапана избыточного давления. См. разделы «Проверка объема и расхода
воды» [465] и «Проверка минимального расхода» [4190].
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех локальных верхних точках.
ПРИМЕЧАНИЕ
Клапан сброса давления (приобретается на месте) с давлением открытия не
более 10бар (=1 МПа) должен быть установлен на входе холодной воды для
бытового потребления в соответствии с применимыми нормативными
требованиями.
7.5.4 Заполнение контура циркуляции воды
Чтобы заполнить водяной контур, используйте комплект для заполнения,
приобретаемый на месте. Обязательно соблюдайте действующее
законодательство.
ПРИМЕЧАНИЕ
Убедитесь, что открыты оба клапана выпуска воздуха (один на магнитном
фильтре, второй на резервном нагревателе).
После пусконаладки автоматические клапаны выпуска воздуха должны
оставаться в открытом положении.
7.5.5 Защита контура воды от замерзания
Защита от замерзания
При замерзании система может выйти из строя. Чтобы не допустить
замерзания компонентов гидравлической системы, в программном
обеспечении есть специальные функции защиты от замерзания, к которым
относится функция включения насоса при низких температурах:
▪ Защита водяной трубы от замерзания (см. «Защита от замерзания водяной
трубы» [4174]),
