5 | Руководство по применению
Руководство по применению для установщика
31
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление блоком
определяется внешним термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Внешний комнатный термостат для
основной зоны:
▪ #: [2.A]
▪ Код: [C-05]
1 (1 контакт): если используемый
комнатный термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения между
запросом на нагрев или охлаждение.
Преимущества
▪ Охлаждение. Помимо нагрева конвектор теплового насоса обеспечивает
отличное охлаждение.
▪ Эффективность. Оптимальная энергоэффективность благодаря функции
взаимосвязи.
▪ Стильность.
Комбинация: теплые полы +конвекторы теплового насоса
▪ Отопление помещения обеспечивается следующим:
- Теплые полы
- Конвекторы тепловогонасоса
▪ Охлаждение помещения обеспечивается только конвекторами
теплового насоса. Для выключения подогрева теплых полов служит
запорный клапан.

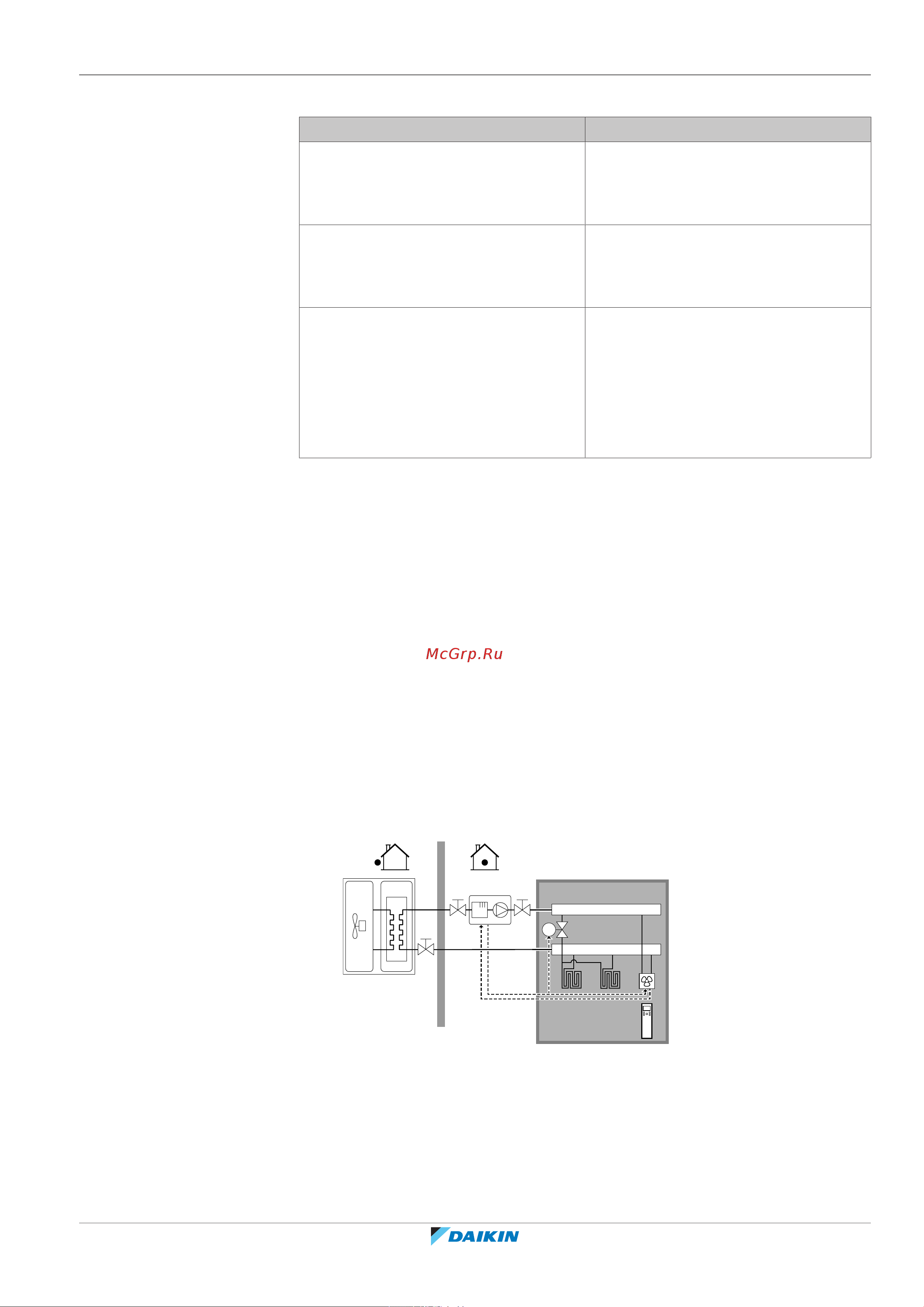

Настройка
B
A
a
M1
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Пульт дистанционного управления конвекторов тепловогонасоса
▪ Конвекторы теплого пола подключаются следующим образом:
- Теплая вода → Внутренний агрегат
- Холодная вода → Наружный агрегат
