4 | Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
22
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
4 Информация об агрегатах и
дополнительном оборудовании
4.1 Обзор: информация об агрегатах и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Обозначение наружного агрегата
▪ Обозначение внутреннего агрегата
▪ Совместное использование наружного агрегата и дополнительного
оборудования
▪ Совместное использование внутреннего агрегата и дополнительного
оборудования
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании нескольких агрегатов НЕ
допускается переключение сервисных панелей между различными моделями.

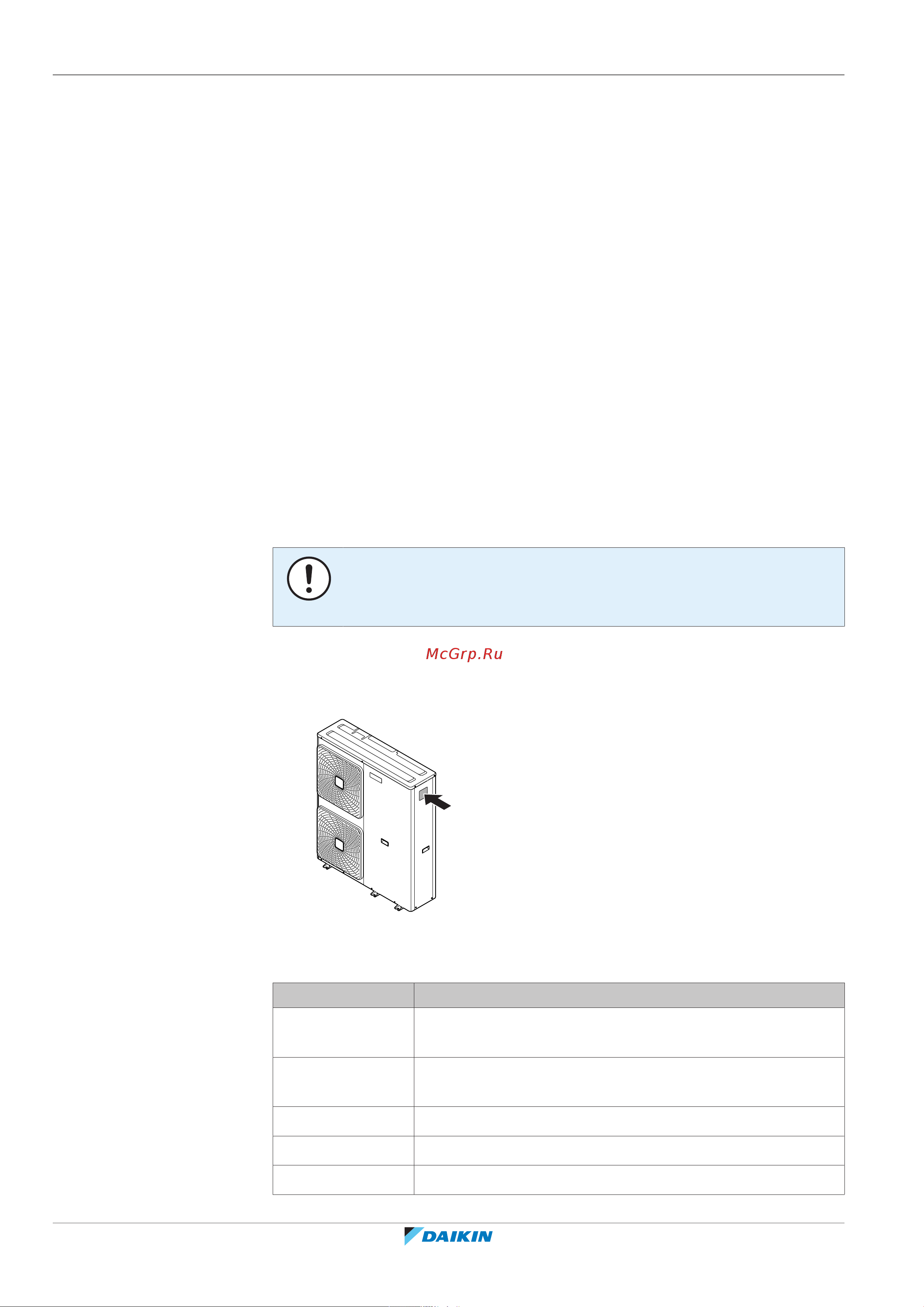

4.2.1 Идентификационная табличка: Наружный блок
Местоположение
Идентификация модели
Пример: EPGA11DAV3
Код Объяснение
EP Наружный агрегат сплит-системы с тепловым насосом,
исполнение для стран Европы
G Средняя температура воды— окружающая зона: −10~
−20°C
A Хладагент R32
11 Класс производительности
DA Модельный ряд
