7 | Монтаж
Руководство по применению для установщика
88
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Гликоль и максимально допустимый объем воды
При добавлении гликоля в водяной контур уменьшается максимально
допустимый объем воды в системе. Подробнее см. раздел «Максимальный
объем воды» [466].
Настройка для гликоля
ПРИМЕЧАНИЕ
Если в системе присутствует гликоль, для настройки [E-0D] должен быть выбран
вариант 1. Если настройка для гликоля НЕ задана надлежащим образом,
жидкость в трубопроводе может замерзнуть.
Защита от замерзания с помощью клапанов защиты от замерзания
Клапаны защиты от замерзания
Ответственность за защиту проложенных по месту трубопроводов от
замерзания несет установщик. Если в воду не добавлен гликоль, то можно
слить воду из системы до того, как она замерзнет, через клапаны защиты от
замерзания, установленные во всех нижних точках проложенных по месту
трубопроводов.
Установка клапанов защиты от замерзания

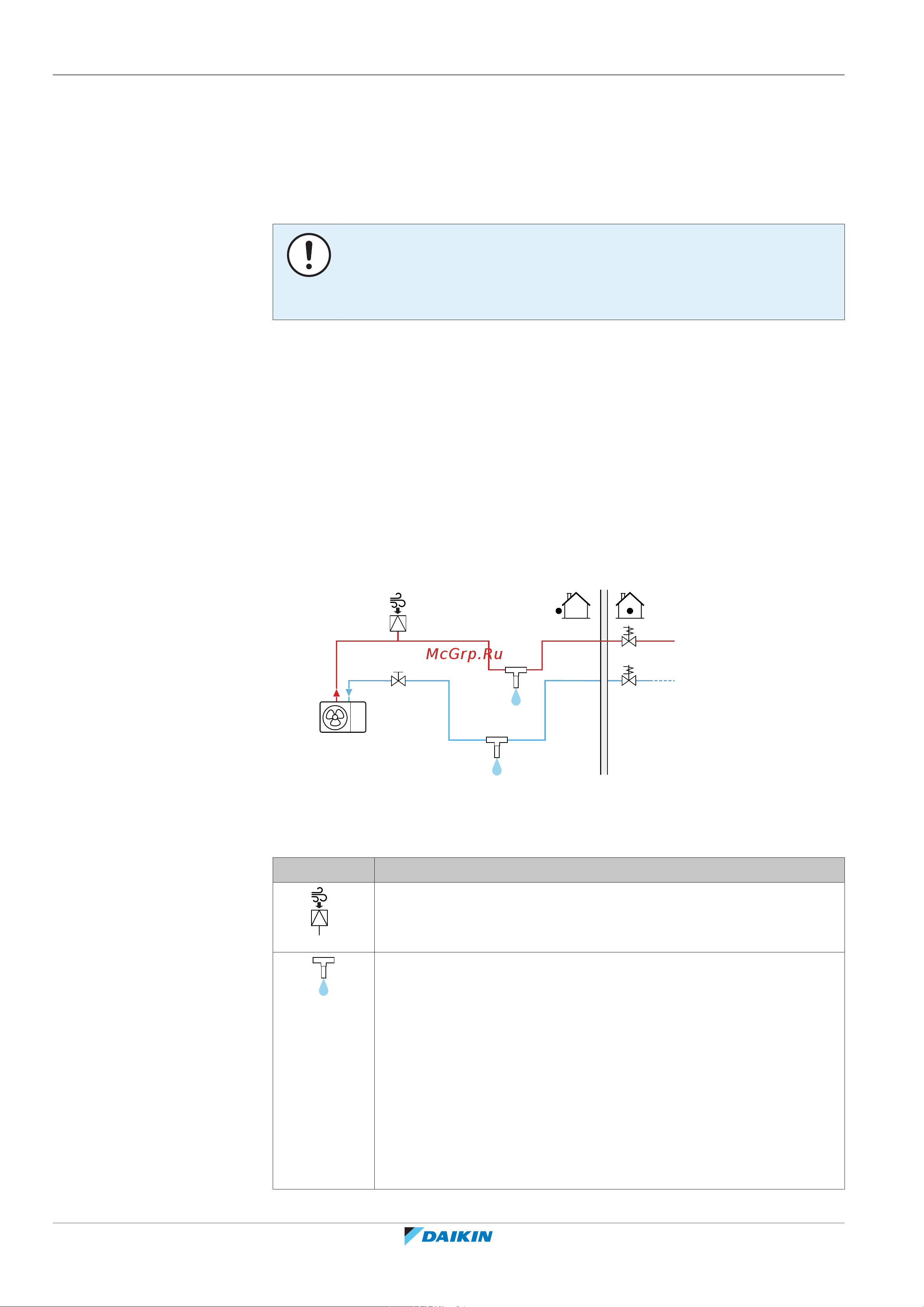

Для защиты проложенных по месту трубопроводов от замерзания установите
следующие компоненты:
c
b
b
c
a
a Автоматический воздухозаборник
b Клапан защиты от замерзания (дополнительная опция— приобретается на
месте)
c Нормально закрытые клапаны (рекомендуются— приобретаются на месте)
Компонент Описание
a
Автоматический воздухозаборник (для подачи воздуха)
следует установить в наивысшей точке. Например,
автоматический выпуск воздуха.
b
Защита проложенных по месту трубопроводов. Клапаны
защиты от замерзания должны быть установлены:
▪ в вертикальном положении, чтобы обеспечивался свободный
и беспрепятственный поток воды;
▪ во всех нижних точках проложенных по месту
трубопроводов;
▪ в самом холодном месте и вдали от источников тепла.
Внимание: Чтобы отверстие для слива воды не забивалось
льдом, предусмотрите между ним и поверхностью земли
расстояние не менее 15см.
