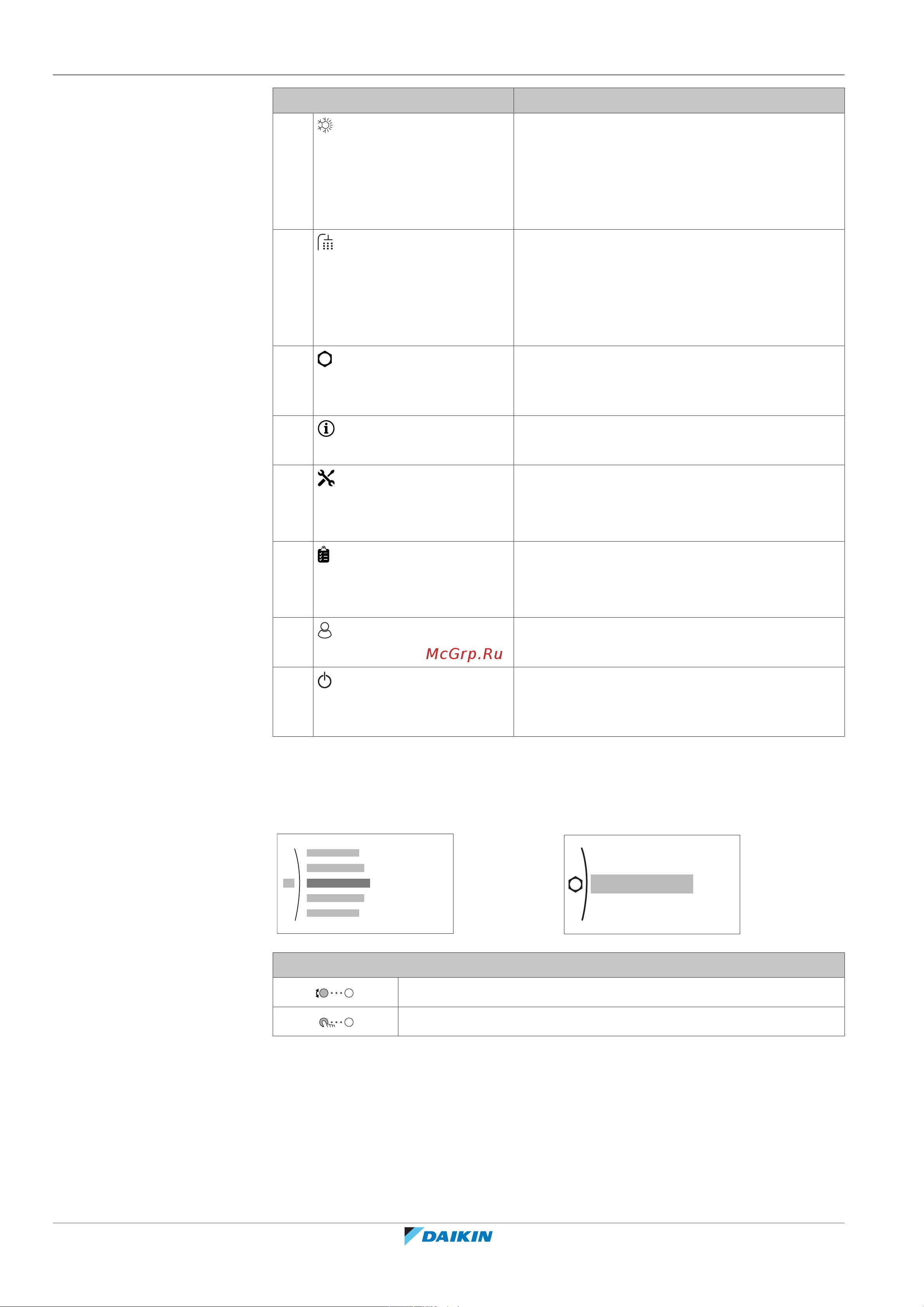

8 | Конфигурирование
Руководство по применению для установщика
114
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Подменю Описание
[4]
Нагрев/охлаждение
помещения
Показывается соответствующий символ для
вашего агрегата.
Перевод агрегата в режим отопления или
режим охлаждения. На моделях только с
нагревом вы не можете изменить режим.
[5]
Бак ГВС
Ограничение: Отображается только при
наличии резервуара горячей воды бытового
потребления.
Задание температуры в резервуаре горячей
воды бытового потребления.
[7]
Пользоват.
настройки
Предоставляет доступ к пользовательским
настройкам, таким как режим выходных и
тихий режим.
[8]
Информация
Отображаются данные и информация о
внутреннем агрегате.
[9]
Настройки
установщика
Ограничение: Только для установщика.
Предоставляет доступ к дополнительным
настройкам.
[A]
Пуско-наладка
Ограничение: Только для установщика.
Выполнение испытаний и технического
обслуживания.
[B]
Пользоват.профиль
Изменение профиля активного
пользователя.
[C]
Эксплуатация
Включение или выключение функции
отопления/охлаждения и подготовки
горячей воды бытового потребления.
8.3.4 Экран меню
Пример:
7.1
Язык
Время/дата
Отпуск
Возможные действия на этом экране
Переход через список.
Переход к подменю/настройкам.
8.3.5 Экран уставок
Экран уставок отображается для экранов, описывающих компоненты системы,
которым требуется значение уставки.
