7 | Монтаж
Руководство по применению для установщика
78
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
В любом случае убедитесь в том, что блок расположен как минимум на 100мм
выше предполагаемого максимального уровня поверхности снежного
покрова.

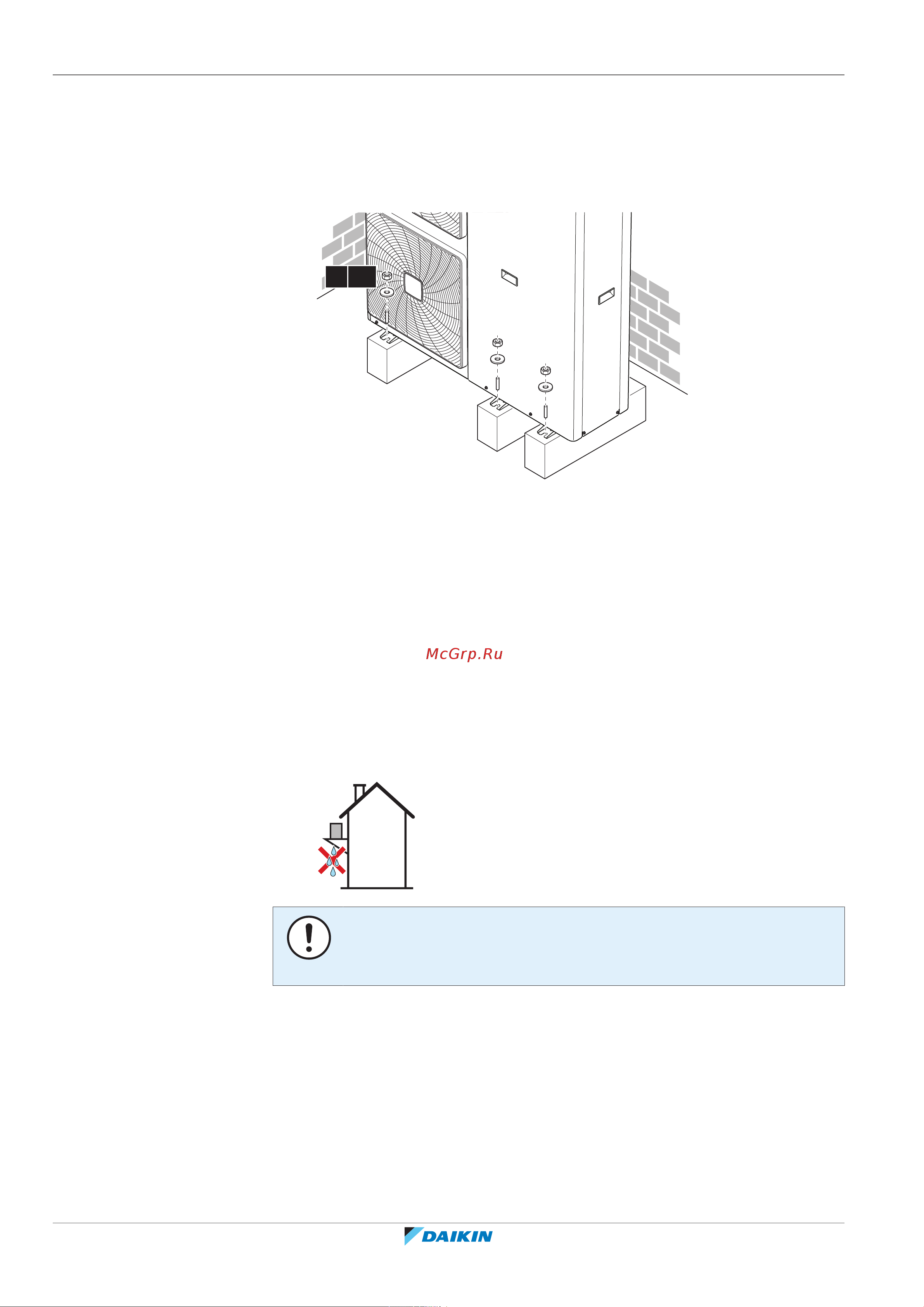

7.3.4 Установка наружного блока
6× M12
7.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся надлежащим
образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание гололедицы во время
заморозков.
▪ Если блок монтируется на раме, установите водонепроницаемый поддон на
расстоянии не более 150 мм от днища блока во избежание просачивания
воды в блок, а также каплеобразования (см. рисунок ниже).
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного климата, необходимо принять
меры ВО ИЗБЕЖАНИЕ замерзания откачиваемого конденсата.
