Глава 24 Настройка NAT
Руководство пользователя P-791R v2
219

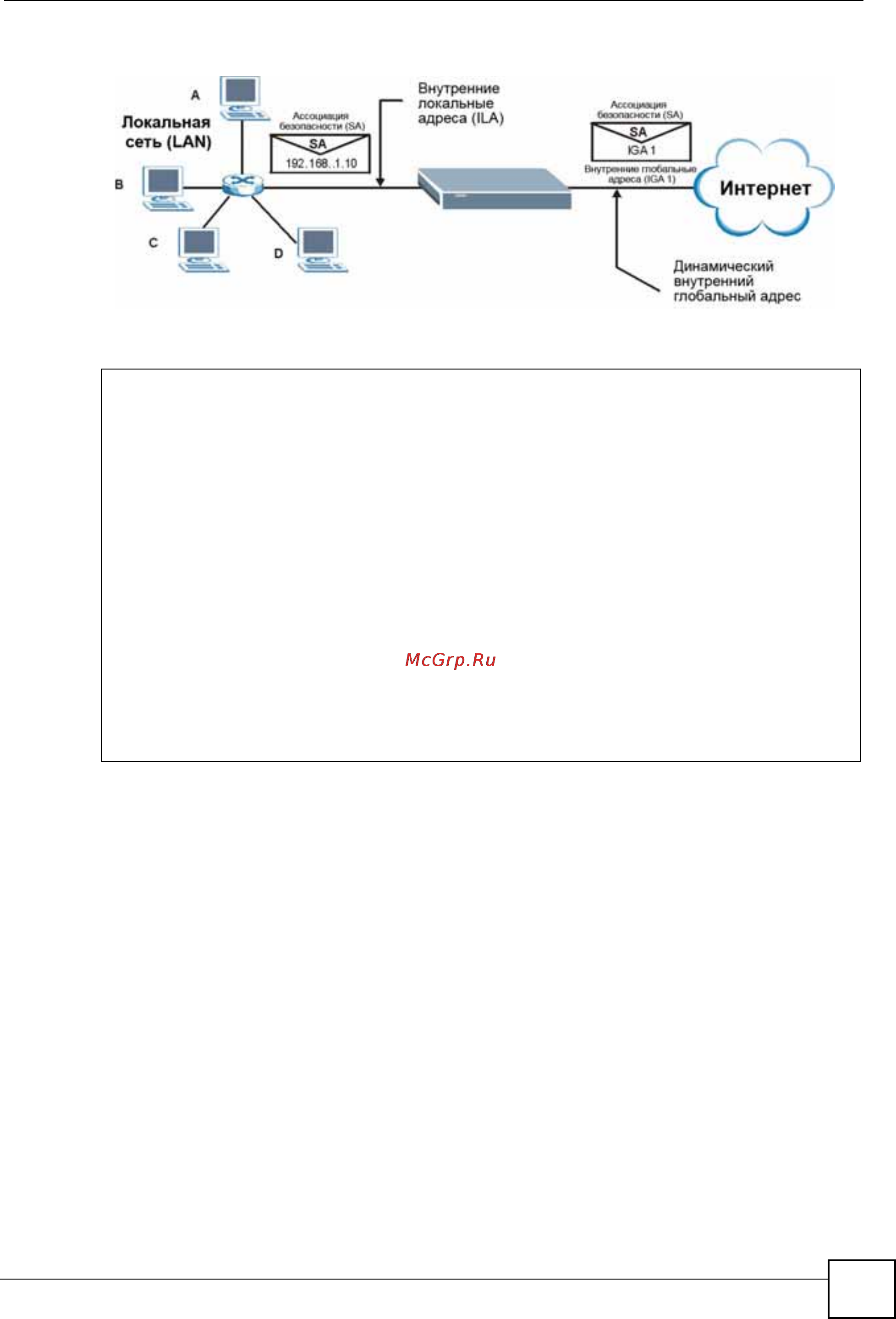

Рис. 123 NAT: пример 1
Рис. 124 Меню 4: пример применения NAT для доступа в Интернет
В показанном выше меню 4 выберите параметр SUA Only из поля Network Address
Translation. При этом активируется режим привязки “многие к одному”, описанный
в разд. 24.4 на стр. 218. Недоступный для редактирования параметр SUA Only в поле
Network Address Translation меню 4 и 11.3 изначально настроен на этот случай.
Menu 4 - Internet Access Setup
ISP's Name= MyISP
Encapsulation= ENET ENCAP
Multiplexing= LLC-based
VPI #= 0
VCI #= 33
ATM QoS Type= UBR
Peak Cell Rate (PCR)= 0
Sustain Cell Rate (SCR)= 0
Maximum Burst Size (MBS)= 0
My Login= N/A
My Password= N/A
ENET ENCAP Gateway= 0.0.0.0
IP Address Assignment= Static
IP Address= 0.0.0.0
Network Address Translation= SUA Only
Address Mapping Set= N/A
