Глава 24 Настройка NAT

Руководство пользователя P-791R v2

221

1 Установите соответствие первого IGA с первым внутренним FTP-сервером для

FTP-трафика в обоих направлениях (1:1 привязка, дающая как локальные, так

и глобальные IP-адреса).

2 Установите соответствие второго IGA со вторым внутренним FTP-сервером для

FTP-трафика в обоих направлениях (1:1 привязка, дающая как локальные, так и

глобальные IP-адреса).

3 Установите соответствие другого исходящего трафика LAN с IGA3 (несколько:

1 привязка).

4 Кроме того, производится установка соответствия третьего IGA с веб-сервером

и почтовым сервером в сети LAN. Тип Server (Сервер) позволяет указать

несколько серверов различных типов для других компьютеров за NAT в LAN.

Можно привести следующий пример:

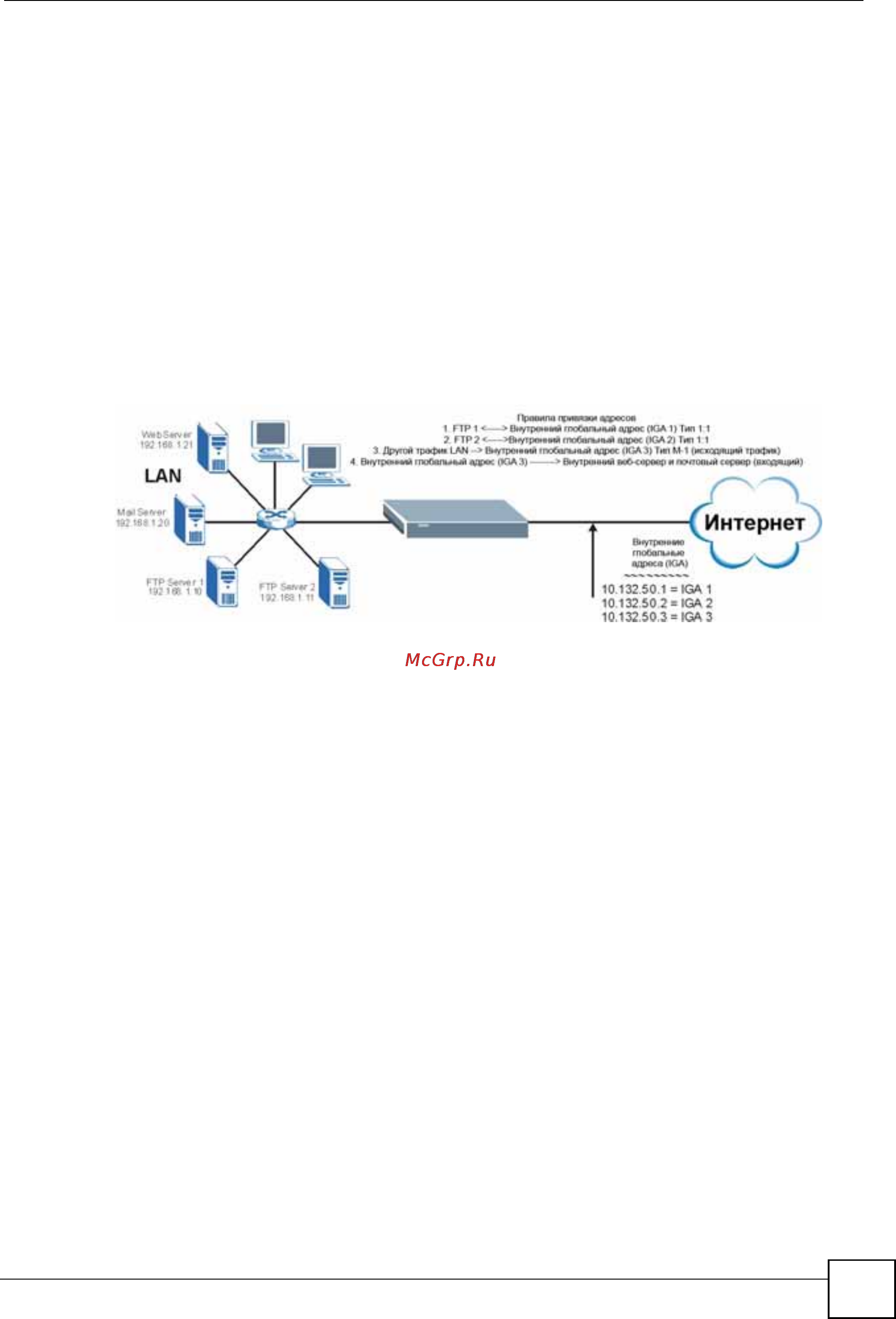

Рис. 127 NAT: пример 3

1 В этом случае следует настроить набор привязки адресов 1 в разделе Menu 15.1 -

Address Mapping Sets. Для этого в поле Network Address Translation (меню 4 или

меню 11.3) необходимо выбрать режим Full Feature, как показано на рис. 128 на

стр. 222.

2 Затем введите 15 в главном меню.

3 Введите 1 для настройки наборов привязки адресов.

4 Введите 1, чтобы начать настройку этого нового набора. Введите

имя набора,

выберите значение Edit Action (Редактировать действие) и затем введите

1 в поле Select Rule (Выбрать правило). Нажмите [ENTER] для подтверждения.

5 В поле Type выберите One-to-One (непосредственная привязка для пакетов,

пересылаемых в обоих направлениях) и в качестве локального начального

IP-адреса (Start IP) введите 192.168.1.10 (IP-адрес FTP-сервера 1), а в качестве

глобального начального IP-

адреса (Start IP) введите 10.132.50.1. Этот адрес будет

первым IGA. (См. рис. 129 на стр. 222).

6 Повторите предыдущее действие для выполнения правил 2 – 4, как указано выше.

7 После выполнения этих настроек меню 15.1.1 должно принять вид, показанный на

рис. 130 на стр. 223.
