Глава 25 Настройка фильтра
Руководство пользователя P-791R v2
229

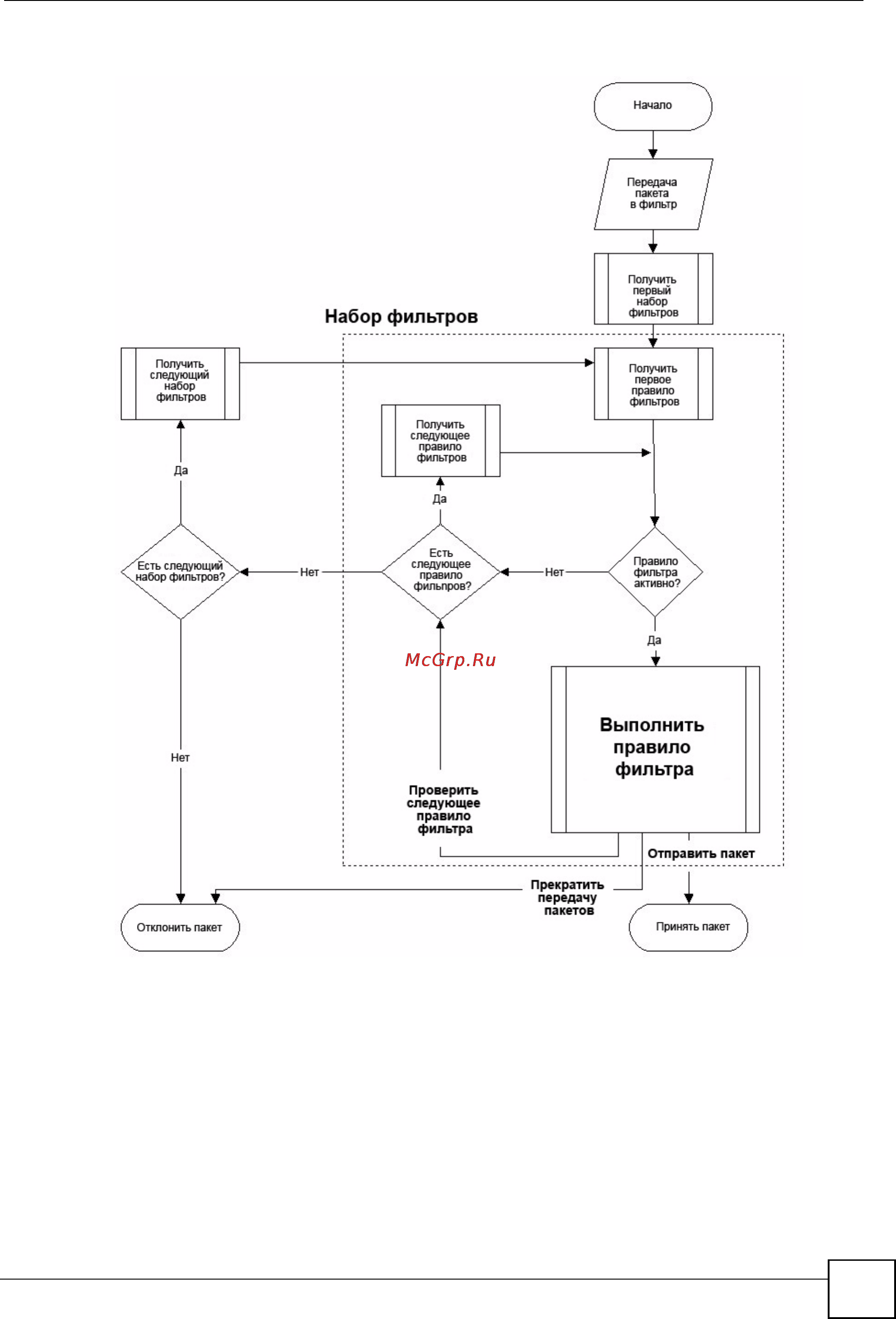

Рис. 136 Процесс выполнения правил фильтра
Можно применить до четырёх наборов фильтров для конкретного порта с целью
блокирования нескольких типов пакетов. При том, что каждый набор фильтров
содержит до шести правил, можно иметь максимум 24 правила, задействованных для
одного порта.
