Приложение B Настройка IP-адреса компьютера
Руководство пользователя P-791R v2
310
• Нажмите кнопку OK по завершении.

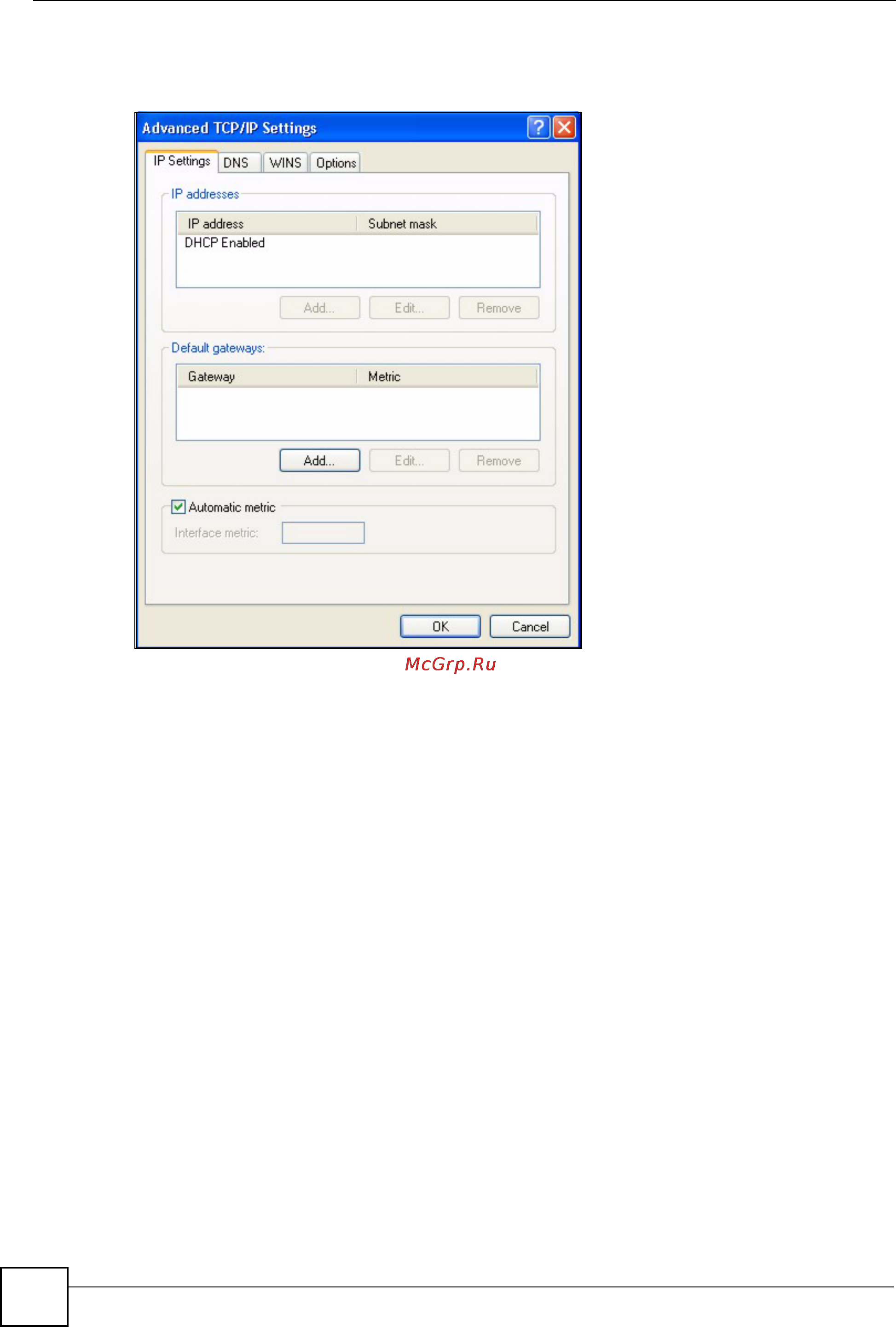

Рис. 203 Windows XP: Дополнительные параметры TCP/IP
7 В окне Internet Protocol TCP/IP Properties (Свойства протокола Интернета
(TCP/IP)) (вкладка General (Общие) в Windows XP) выполните следующее.
• Установите переключатель Obtain DNS server address automatically (Получить
адрес DNS-сервера автоматически), если адрес сервера неизвестен.
• Если IP-адрес DNS-сервера известен, установите переключатель Use the
following DNS server addresses (Использовать следующие адреса DNS-
серверов) и введите IP-адрес в полях Preferred DNS server (Предпочитаемый
DNS-сервер) и Alternate DNS server (Альтернативный DNS-сервер).
Если
DNS-серверы были ранее настроены, нажмите кнопку Advanced
(Дополнительно) и выберите вкладку DNS для их сортировки.
