Приложение B Настройка IP-адреса компьютера
Руководство пользователя P-791R v2
312

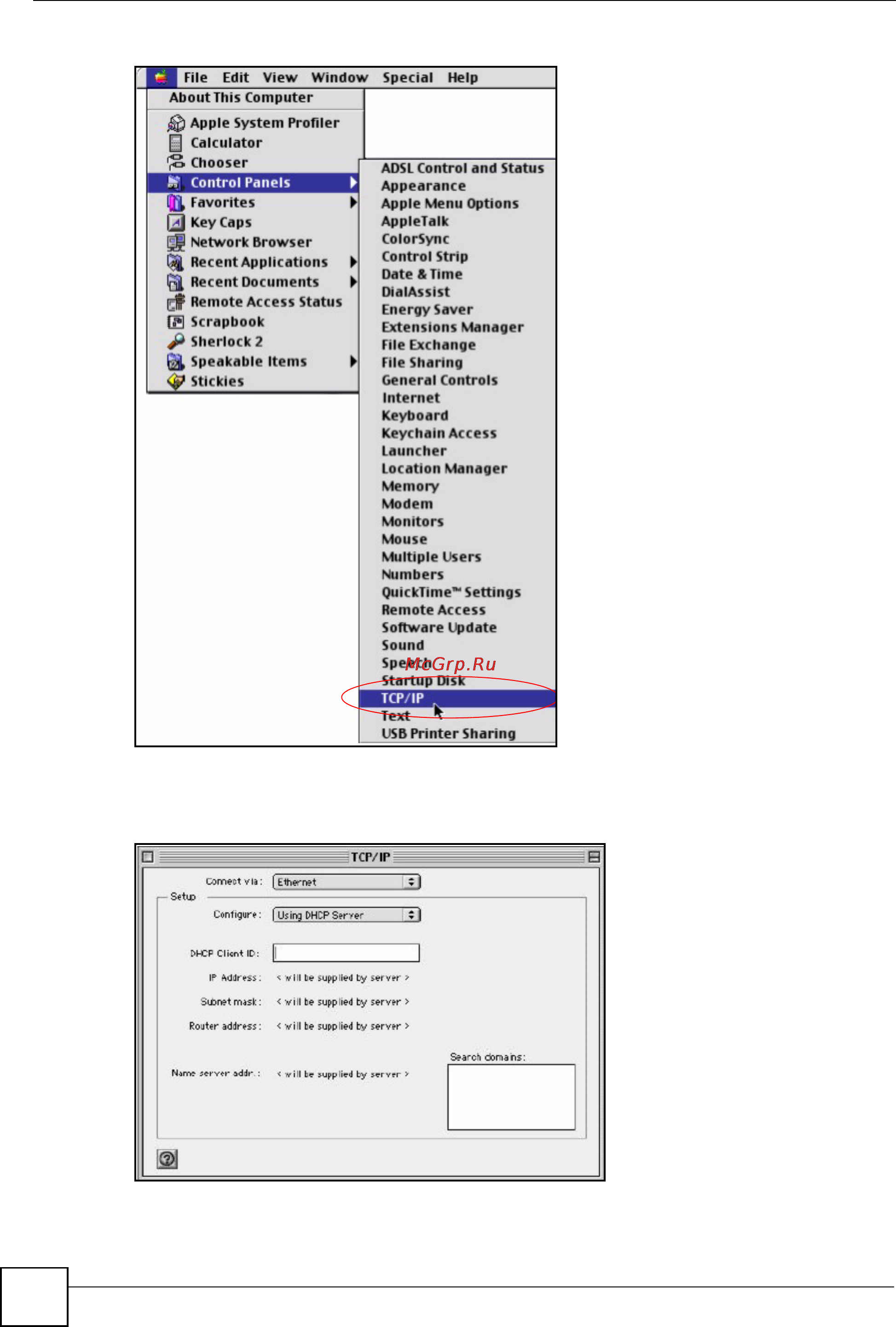

Рис. 205 Macintosh OS 8/9: меню Apple
2 Выберите Ethernet built-in (Встроенный Ethernet) в списке Connect via
(Подключиться через).
Рис. 206 Macintosh OS 8/9: TCP/IP
3 Для динамически назначаемых параметров выберите пункт Using DHCP Server
(Использование сервера DHCP) в списке Configure: (Конфигурировать).
