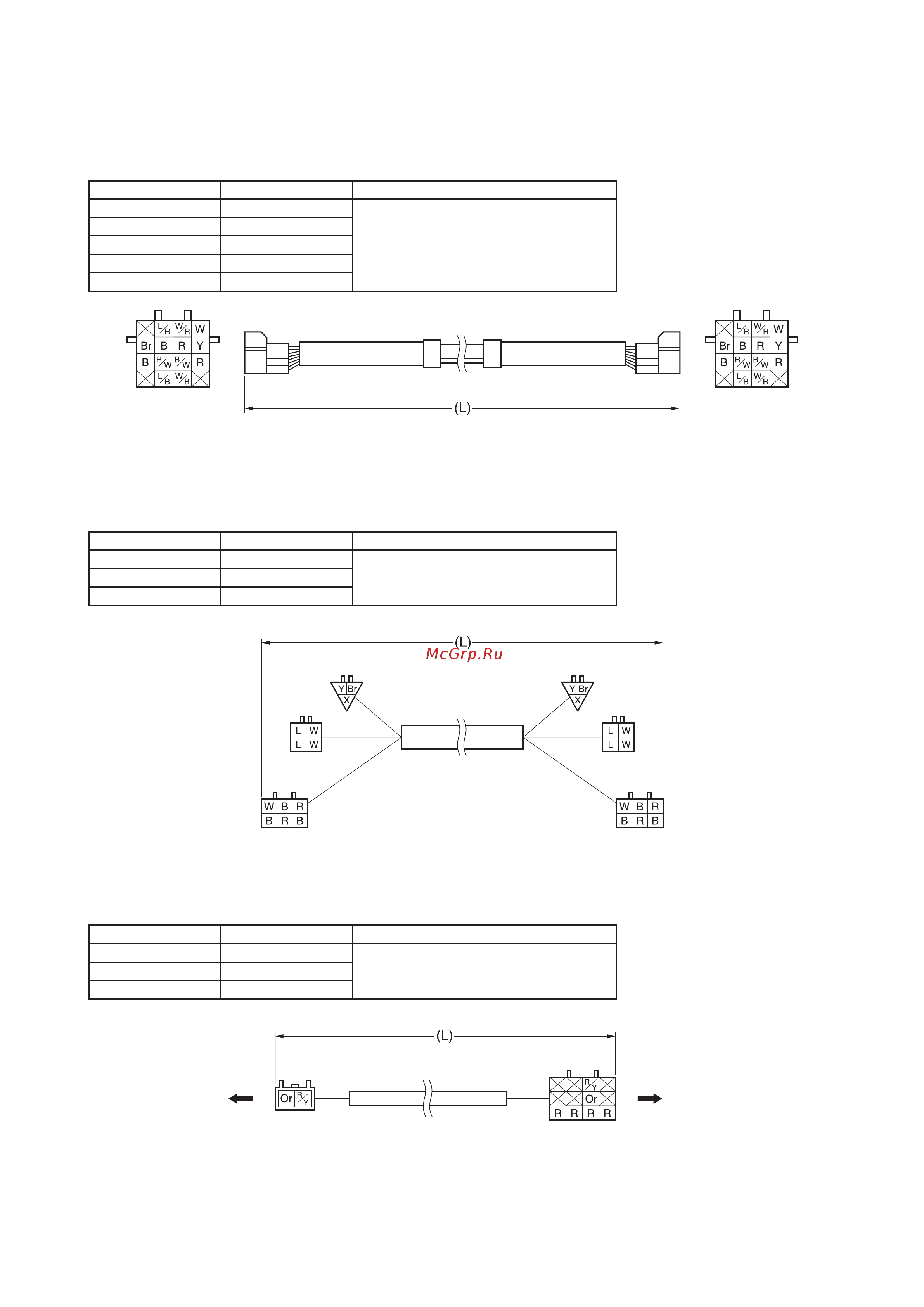

3-35
ЭЛЕКТРОПРОВОДКА ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ,
СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
ЭЛЕКТРОПРОВОДКА
Электропроводка, соединяющая подвесной мотор и пульт управления
Каталожный номер Длина (L) Примечания
6X6-8258A-00 6 м
Для моделей F350/F300/F250 [Цифровое
электронное управление]
6X6-8258A-10 7 м
6X6-8258A-20 8 м
6X6-8258A-30 10 м
6X6-8258A-40 12 м
УДЛИНИТЕЛЬ 1 ЭЛЕКТРОПРОВОДКИ ПРИ ДВУХ ПОСТАХ УПРАВЛЕНИЯ
Электропроводка, соединяющая пульт главного поста управления и пульт второго поста управления
Каталожный номер Длина (L) Примечания
6X6-8258A-A1 5 м
Для моделей F350/F300/F250
[Цифровое электронное управление]
6X6-8258A-C1 8 м
6X6-8258A-E1 12 м
УДЛИНИТЕЛЬ 2 ЭЛЕКТРОПРОВОДКИ ПРИ ДВУХ ПОСТАХ УПРАВЛЕНИЯ
Электропроводка, соединяющая пульт главного поста управления и пульт второго поста управления
Каталожный номер Длина (L) Примечания
6X6-8258A-B1 5 м
Для моделей F350/F300/F250
[Цифровое электронное управление]
6X6-8258A-D1 8 м
6X6-8258A-F1 12 м
Пульт главного поста
Пульт 2 поста
