5-43
СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
ПОДКЛЮЧЕНИЕ ТАХОМЕТРА К ДВИГАТЕЛЮ
Для подключения тахометра нового образца (образца 2007 года и позже) к двигателю старого образца
(образца 2006 года и старше) и наоборот требуется дополнительная адаптерная электропроводка.
В случае использования двигателя или тахометра нового образца (2007 года и позже) индикаторы на-
личия воды в топливе и необходимости проверки исправности двигателя функционировать не будут.

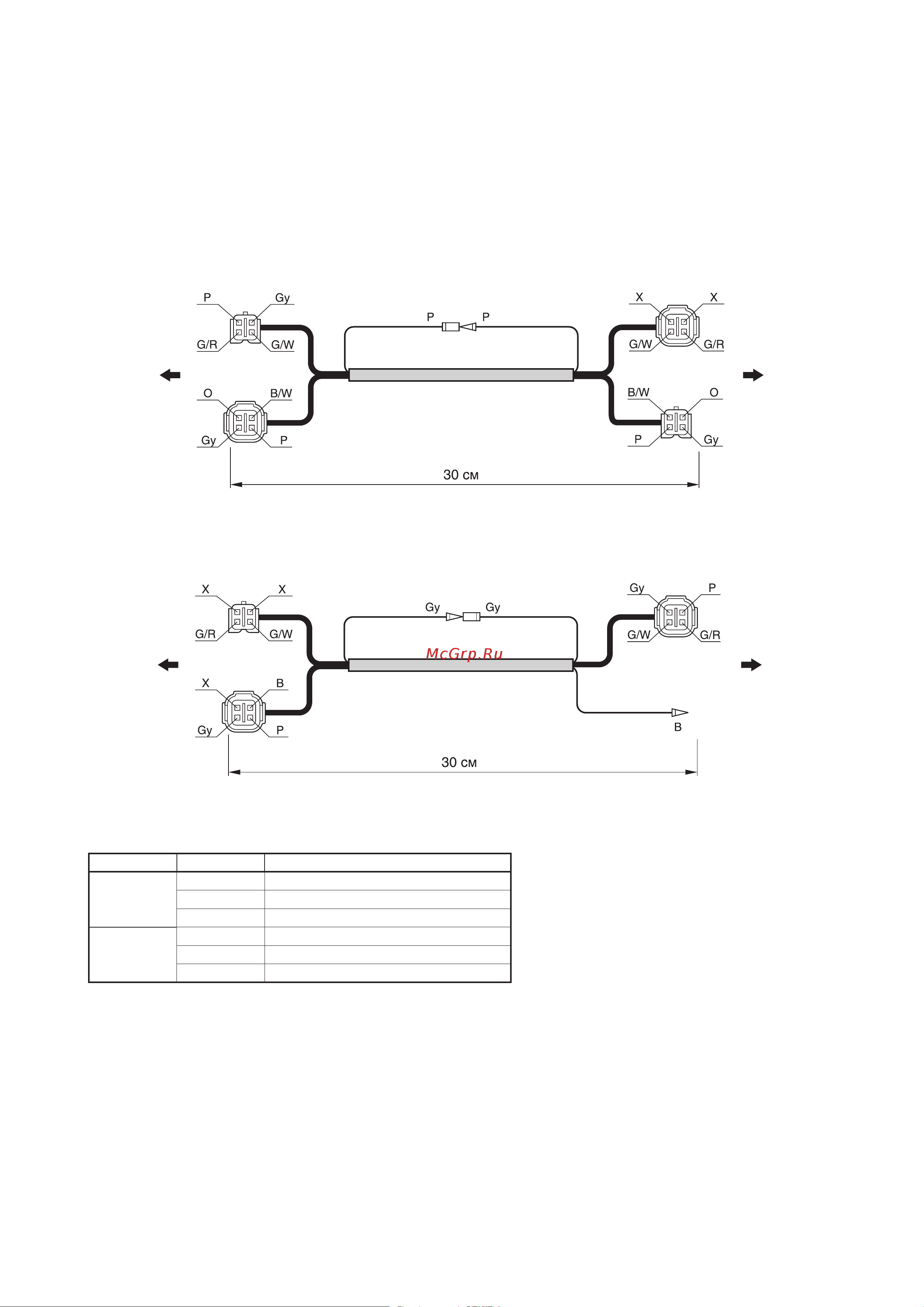

Адаптерная электропроводка 1
Каталожный номер: 6Y5-85335-00
К ДВИГАТЕЛЮ
К ТАХОМЕТРУ
Адаптерная электропроводка 2
Каталожный номер: 6Y5-85335-10
К ДВИГАТЕЛЮ
К ТАХОМЕТРУ
Для США и Канады
Схема подключения тахометра к двигателю приведена в таблице ниже.
Двигатель Тахометр Возможность подключения
- 2003
–2003 Да
2004–2006 Да
2007– Необходима проводка 6Y5-85335-10
2004 -
–2003 Необходима проводка 6Y5-85335-00
2004–2006 Да
2007– Да
