1-40
ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА

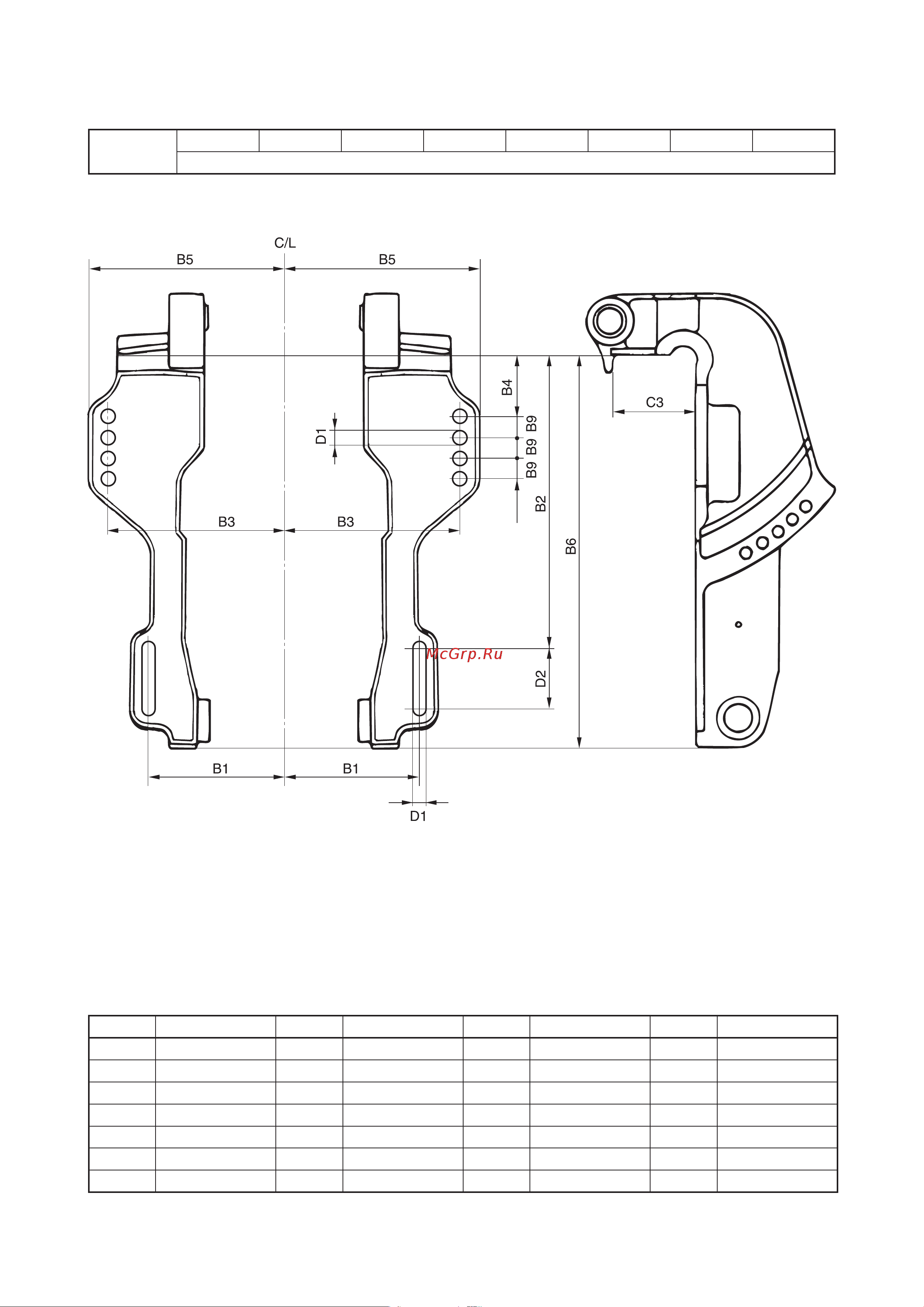

ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
Модель
30D E/40X F25D FT25F F30B F40F
Гидравлическая система изменения угла наклона и подъема подвесного мотора
Символ мм Символ мм Символ мм Символ мм
B1 126 B8 – C1 – D1 13
B2 254 B9 18,5 C2 – D2 55,5
B3 163,5 B10 – C3 69 D3 –
B4 50,8 B11 – D4 –
B5 180 B12 –
B6 338
B7 –
