УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ

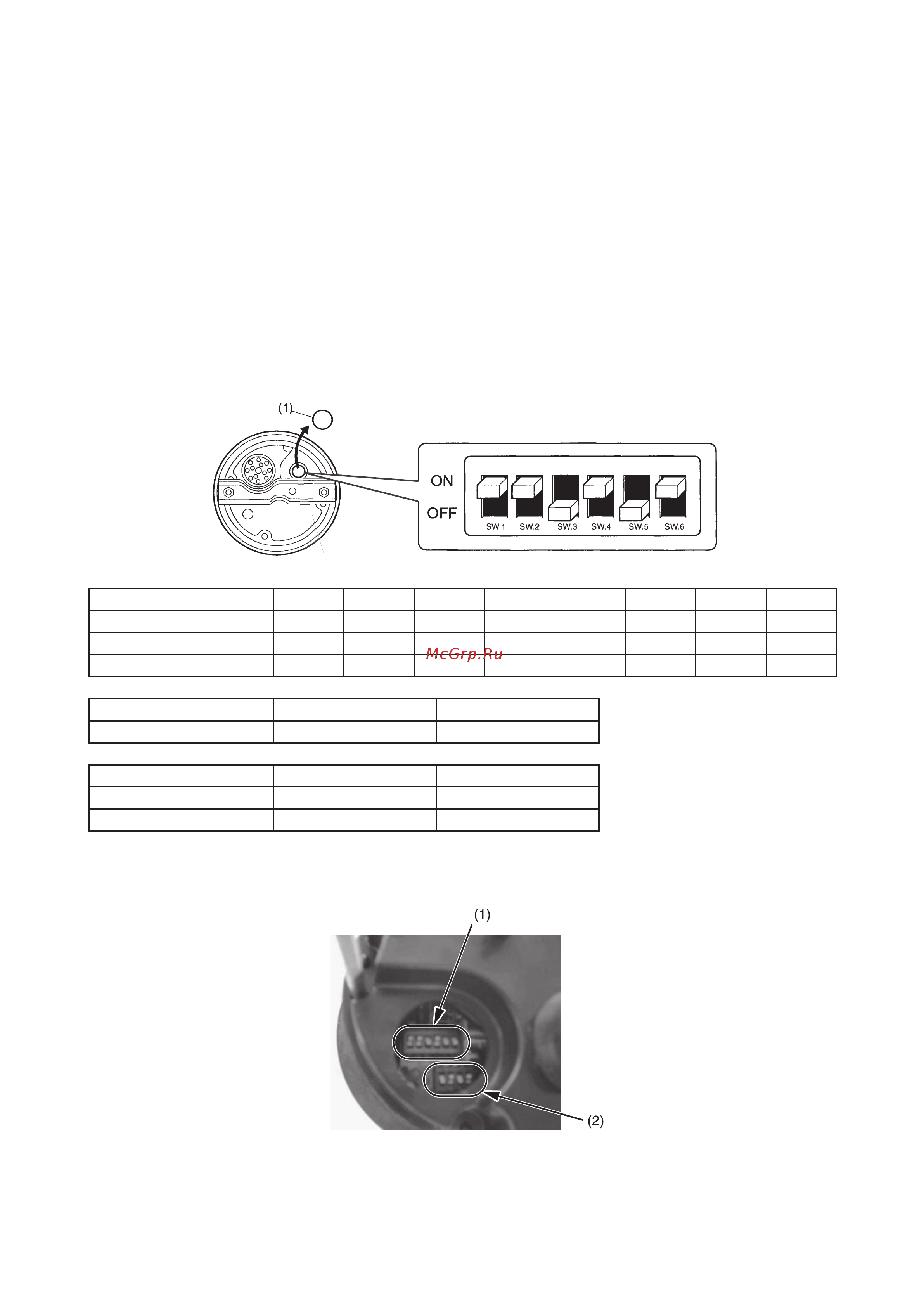

НАСТРОЙКА УКАЗАТЕЛЯ ТОПЛИВНОЙ СИСТЕМЫ

Следуйте приведенным ниже указаниям.

1 Снимите заглушку (1) с задней стенки прибора.

2 Установите переключатель 4 в соответствии с выбранной единицей измерения расхода топлива:

галлон/ч или литр/ч.

3 Установите переключатель 5 в соответствии с выбранным источником сигнала о скорости судна:

цифровой спидометр или приемник GPS.

4 Измените положение переключателей 1, 2 и 3 для коррекции показаний расходомера топлива.

Пример:

Реальное количество израсходованного топлива: 50 галлонов

Показания расходомера: 51 галлон

Разница: 1 галлон

1 галлон / 50 галлонов = 0,02 или 2%

SW1 [Переключатель 1] ON OFF ON OFF ON OFF ON OFF

SW2 [Переключатель 2] ON ON OFF OFF ON ON OFF OFF

SW3 [Переключатель 3] ON ON ON ON OFF OFF OFF OFF

Коррекция –4% –3% –2% –1% 0 +1% +2% +3%

SW4 [Переключатель 4] OFF ON

Единица измерения л/ч Галлон/ч

SW5 [Переключатель 5] OFF ON

SW6 [Переключатель 6] ON OFF

Источник сигнала Спидометр Приемник GPS

НАСТРОЙКА ПРИБОРА, СОВМЕЩАЮЩЕГО ФУНКЦИИ СПИДОМЕТРА И УКАЗАТЕЛЯ

ТОПЛИВНОЙ СИСТЕМЫ

Описание настройки блока из 6 переключателей (1) приведено выше.

Переключатель 6 не используется.

Описание настройки блока из 4 переключателей (2) приведено в разделе НАСТРОЙКА ЦИФРОВОГО

СПИДОМЕТРА на странице 5-11.
