5-34

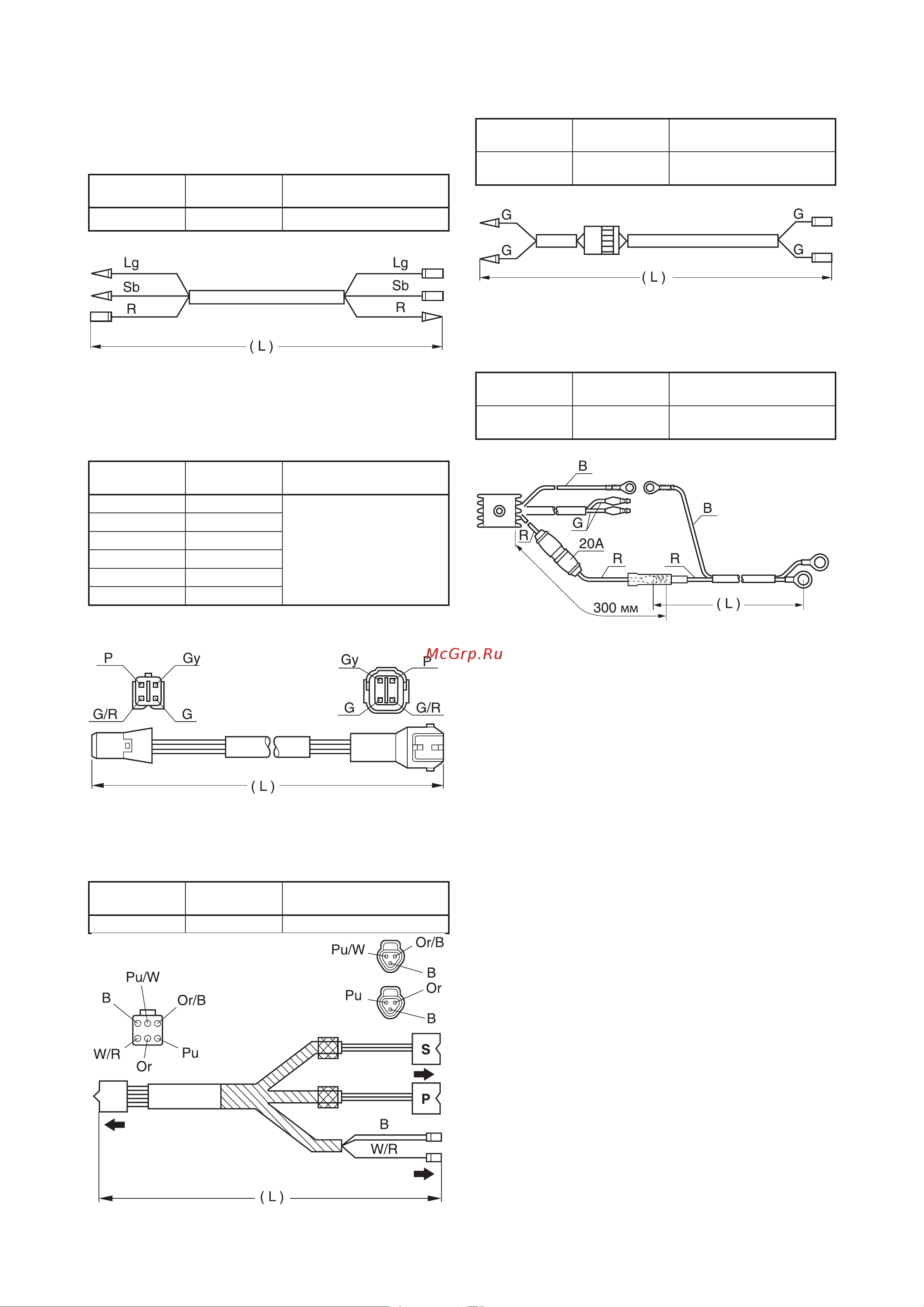

ЭЛЕКТРОПРОВОДКА
УДЛИНИТЕЛЬ ЭЛЕКТРОПРОВОДКИ
ПУЛЬТА УПРАВЛЕНИЯ СИСТЕМОЙ
ГИДРОПОДЪЕМА
Каталожный
номер
Длина (L) Примечания
688-82586-11 2 м
ЭЛЕКТРОПРОВОДКА ДАТЧИКА УГЛА
НАКЛОНА МОТОРА И ДАТЧИКА СИСТЕМЫ
СМАЗКИ
Каталожный
номер
Длина (L) Примечания
6Y5-83653-00 5 м
F30-F250 (*1), 40 (3-цил.)–
300 с системой впрыска
масла (унифицированный
4-штырьковый разъем)
6Y5-83653-10 6 м
6Y5-83653-20 7 м
6Y5-83653-30 8 м
6Y5-83653-40 9 м
6Y5-83653-50 10,5 м
(*1) Механический пульт управления
ЭЛЕКТРОПРОВОДКА УКАЗАТЕЛЯ
ТОПЛИВНОЙ СИСТЕМЫ
Каталожный
номер
Длина (L) Примечания
6Y5-83553-F1 8 м
Датчик расхода
топлива
Указатель топливной
системы
Выключатель датчика наличия влаги в топливе (Доп.)
УДЛИНИТЕЛЬ ЭЛЕКТРОПРОВОДКИ
ГЕНЕРАТОРА
Каталожный
номер
Длина (L) Примечания
682-84380-00 6 м
Модели с ручным стартером
и генератором
КОМПЛЕКТ ВЫПРЯМИТЕЛЯ
НАПРЯЖЕНИЯ
Каталожный
номер
Длина (L) Примечания
676-81970-01 2 м
Модели с ручным стартером
и генератором
К потребите-
лям постоян-
ного тока
К заземляющему контакту
К гене-
ратору
