3-6
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

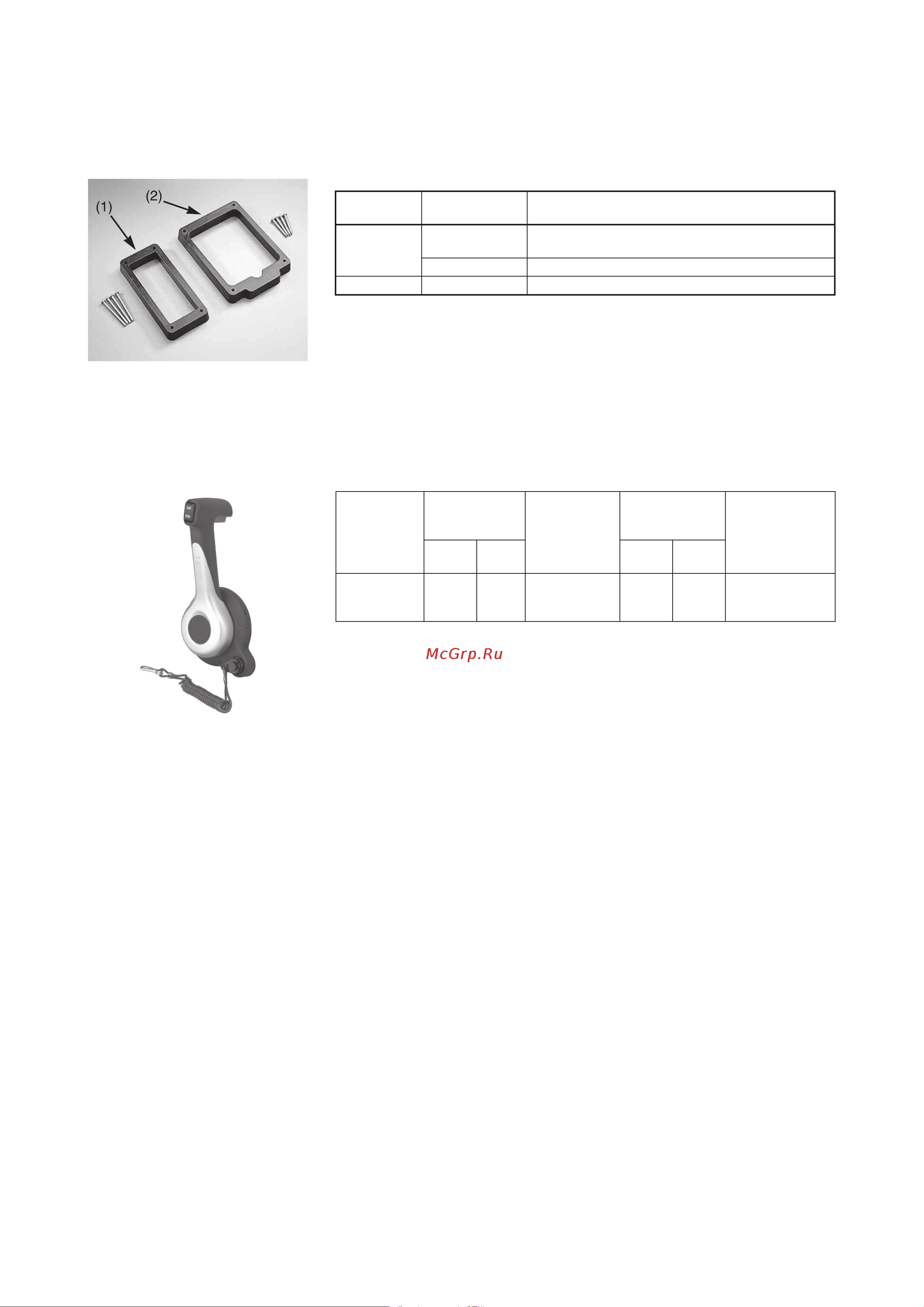

ПРОСТАВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 704
Проставка предназначена для увеличения монтажной высоты пульта на 22 мм и обеспечения свобод-
ного пространства в зоне рычага пульта дистанционного управления.
Номер иллюст-
рации
Каталожный номер Описание
1
704-48293-00
Проставка для пульта одинарной установки, вариант Standard
(на рисунке отсутствует)
704-48293-20 Проставка для пульта одинарной установки, вариант Premium
2 704-48293-30 Проставка для пульта сдвоенной установки, вариант Premium
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6X3
Пульт предназначен для моделей подвесных моторов с электрическим стартером.
Подходит для быстроходных судов. Допускается вертикальное или наклонное расположение пульта
(максимальный угол наклона до 30 градусов).
Каталожный
номер
Привод дроссель-
ной
заслонки
Управление
системой
гидроподъема
Крепление
Примечания
Усилие
толкания
Усилие
тяги
Правый
борт
Левый
борт
6X3-48206-01 1 1 1
Оснащен аварий-
ным выключателем
двигателя
* Для подключения пульта дистанционного управления к подвесному мотору требуется удлинитель электро-
проводки и панель управления.
* Допускается изменение направления открытия дроссельной заслонки.
* Более подробная информация по монтажу пульта дистанционного управления приведена в инструкции (ка-
таложный номер 6X3-28199-Y1), входящей в комплект пульта.
