1-47
ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА

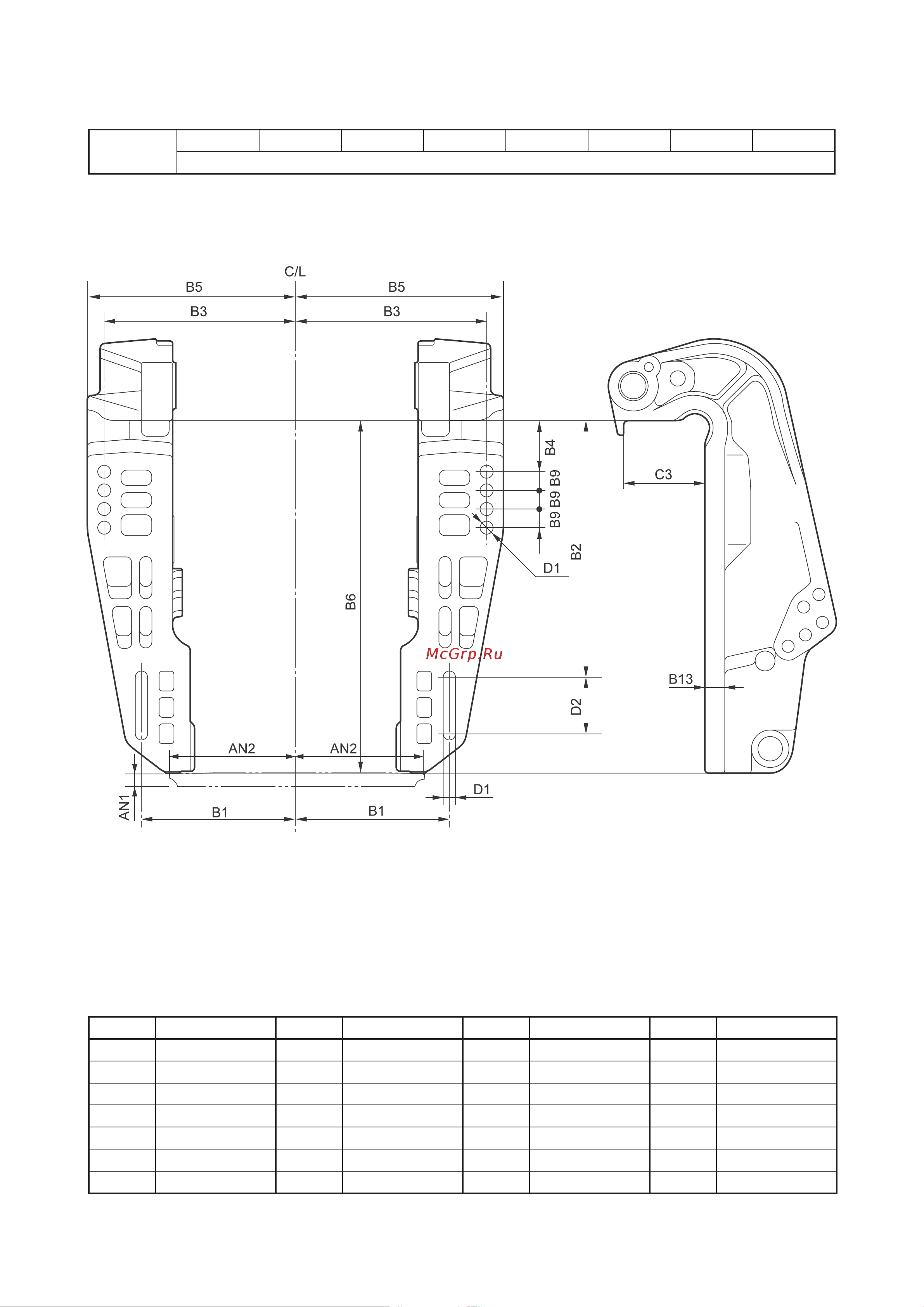

ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
Модель
F75B F80B F90B F100D
Гидравлическая система подъема подвесного мотора
Символ мм Символ мм Символ мм Символ мм
B1 125,4 B8 – C1 – AN1 19
B2 254 B9 18,5 C2 – AN2 101,5
B3 163,5 B10 – C3 80
B4 50,8 B11 – D1 13
B5 180 B12 – D2 55,5
B6 368 B13 20 D3 –
B7 – D4 –
