5-19

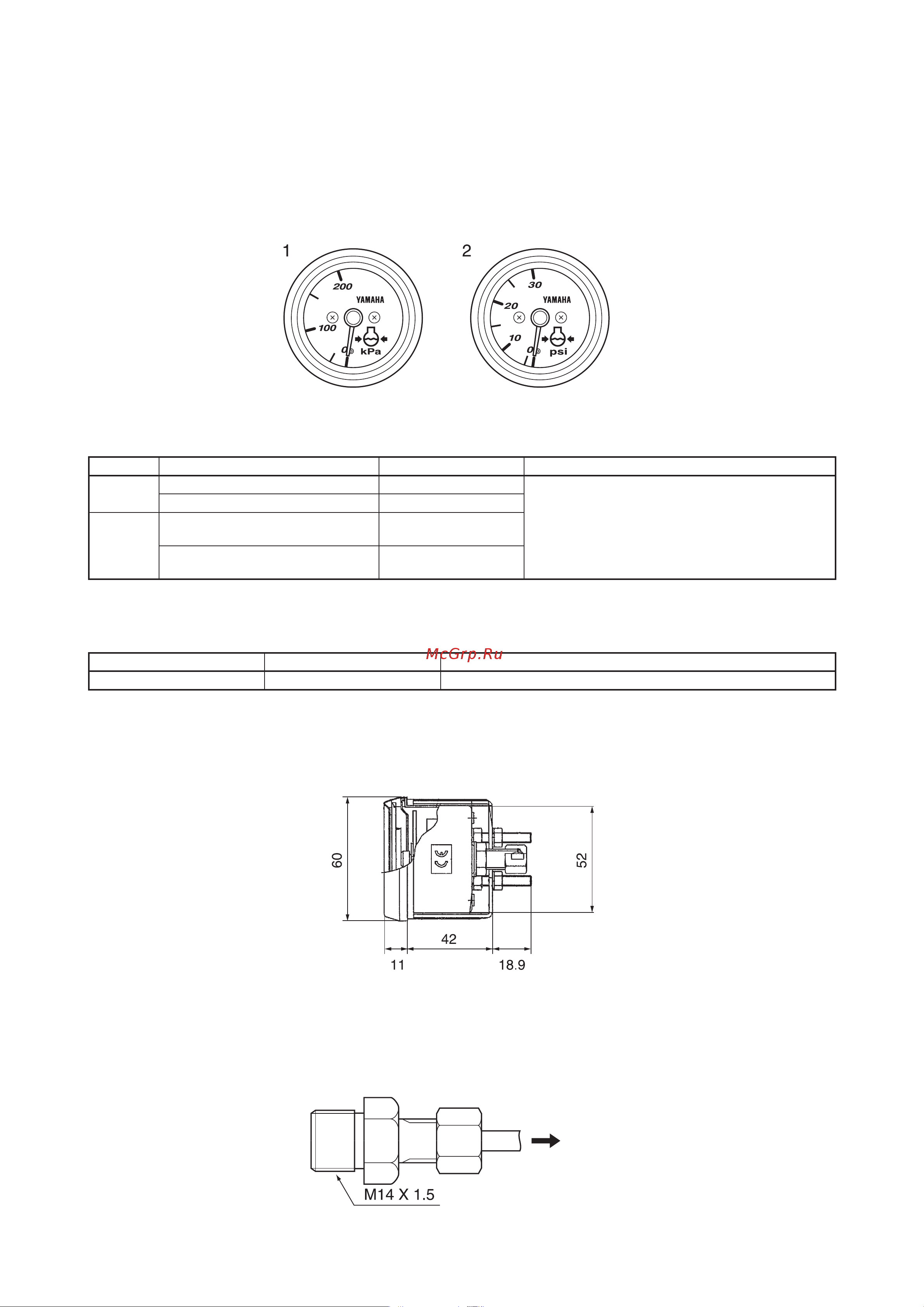

УКАЗАТЕЛЬ ДАВЛЕНИЯ ОХЛАДИТЕЛЯ
Указатель давления охладителя сигнализирует о низком давлении в системе
охлаждения.
* Для всех двигателей с рядным расположением цилиндров месторасположение датчика темпера-
туры охладителя и давления одинаково. Поэтому на одном моторе возможна одновременная уста-
новка только одного из датчиков: температуры охладителя или давления охладителя.
* На моделях с V4, V6 и F150 возможна одновременная установка обоих датчиков.
ПРИМЕНЯЕМОСТЬ УКАЗАТЕЛЯ ДАВЛЕНИЯ ОХЛАДИТЕЛЯ
Номер Описание Каталожный номер Применяемость
1
кПа, черная панель 6Y7-83660-00
40 [3-цил]–300
F25 (FT/T25)–F250 [механический пульт управления]
кПа, белая панель 6Y7-83660-20
2
фунт-сила на квадратный дюйм,
черная панель
6Y7-83660-10
фунт-сила на квадратный дюйм, белая
панель
6Y7-83660-30
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Описание Каталожный номер Примечания
Датчик 688-83667-00 В комплект входит трубка длиной 10 м
РАЗМЕРЫ УКАЗАТЕЛЯ ДАВЛЕНИЯ ОХЛАДИТЕЛЯ
мм
УСТАНОВКА ДАТЧИКА ДАВЛЕНИЯ ОХЛАДИТЕЛЯ
Порядок установки датчика давления воды аналогичен установке датчика температуры охладителя.
Смотрите подробную инструкцию на странице 5-21.
