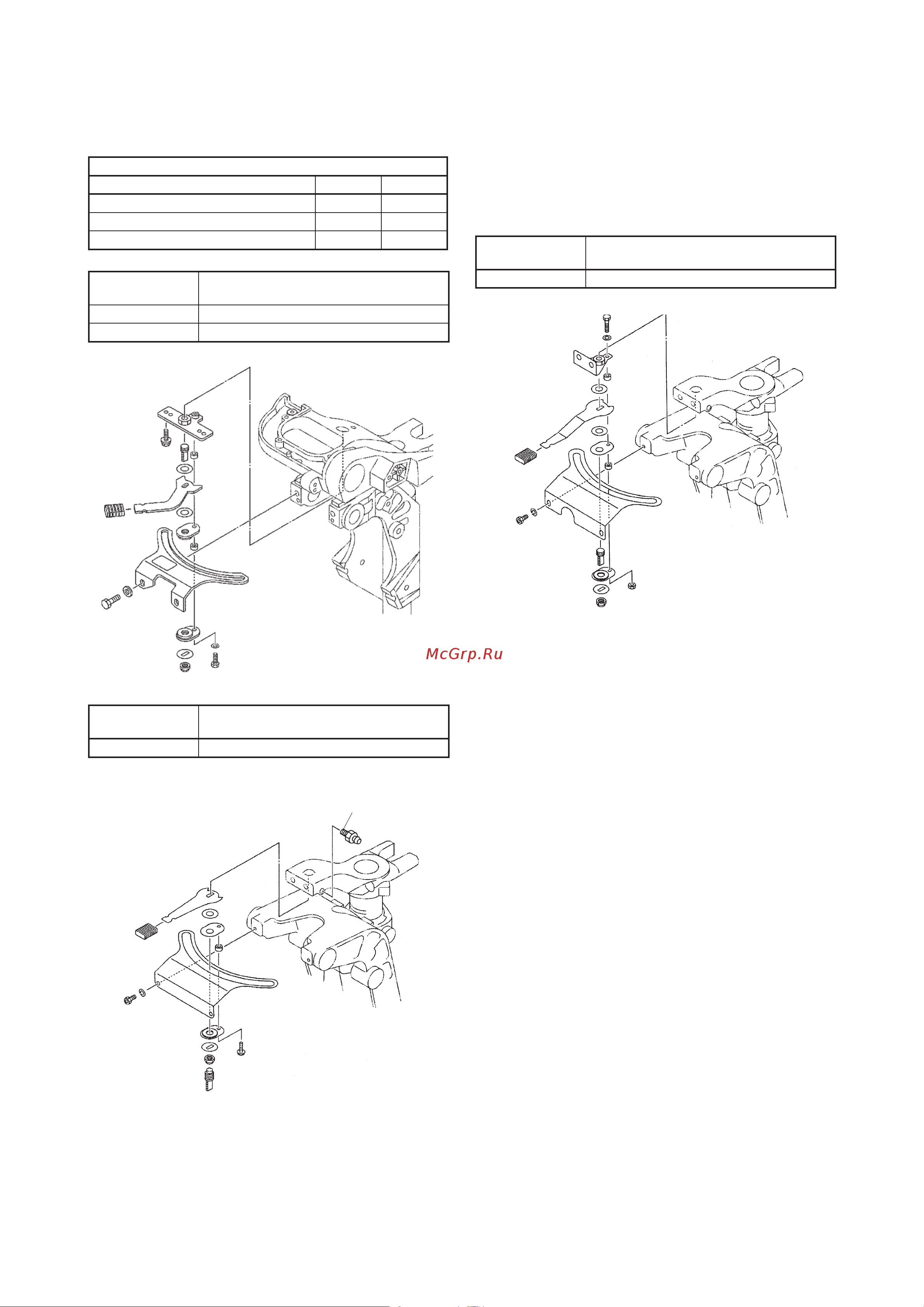

МЕХАНИЗМ РЕГУЛИРОВКИ ТРЕНИЯ В ПОВОРОТНОМ ШАРНИРЕ
Подробная инструкция по установке приложена к комплекту румпеля и/или механизму регулировки
трения.
Момент затяжки резьбовых соединений
Н•м Кг-сила•м
Контргайка М10 4 0,4
Болт М6 8 0,8
Болт М5 5 0,5
Каталожный
номер
Применяемость
6AH-42508-00 F15C (F15), F20B (F20), F20C MT
6AH-42508-10 F15C (F15), F20B (F20) PT
Каталожный
номер
Применяемость
65W-42508-00 F25D (F25A), FT25F (T25A)
3 Н•м, 0,3 кг-сила•м
Каталожный
номер
Применяемость
67C-42508-03 F30B (F30A), F40F (F40A)
