6-12

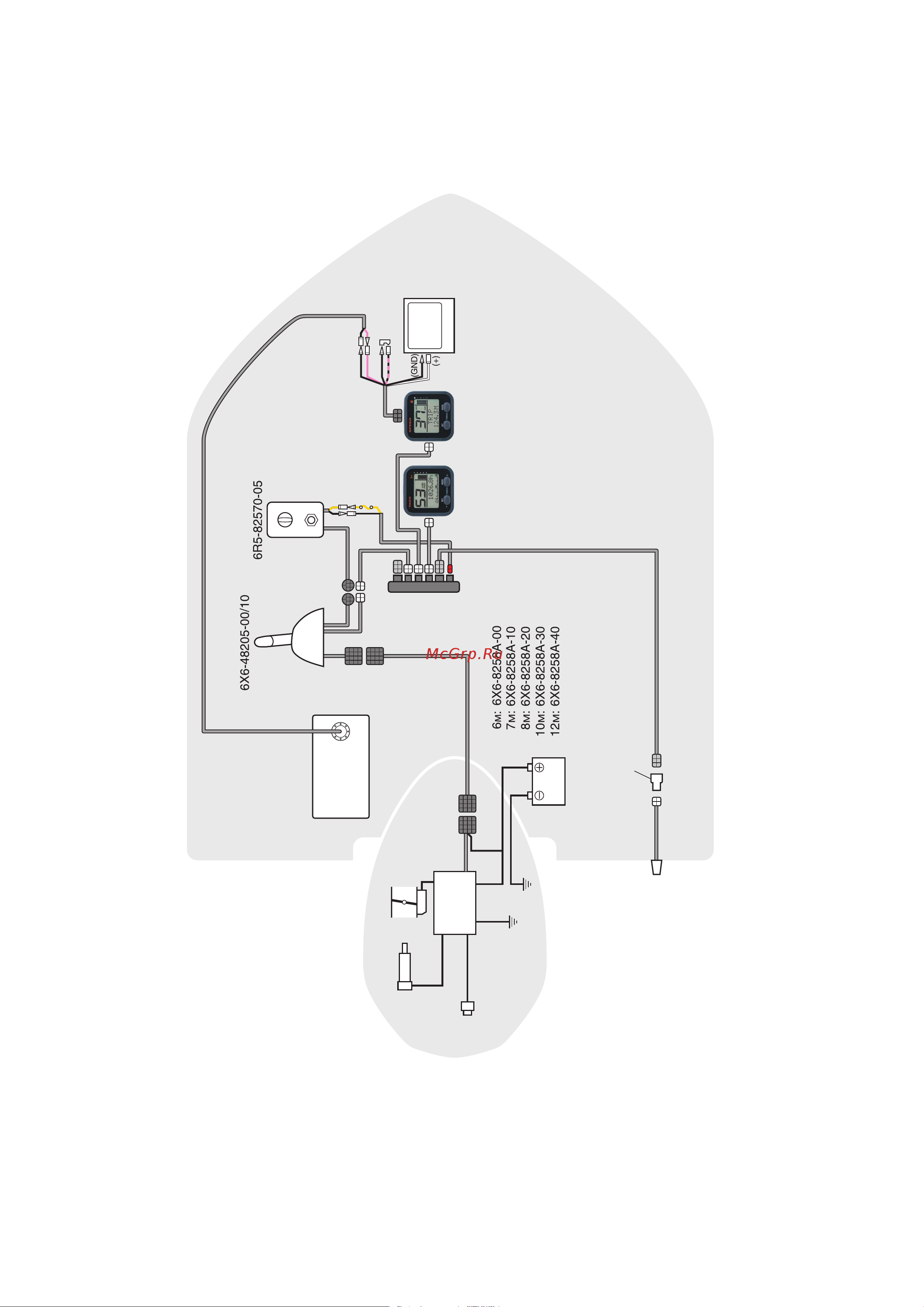

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
МОДЕЛИ F350/F300/F250 [Цифровое электронное управление]
ОДИНАРНАЯ УСТАНОВКА С НАКТОУЗНЫМ ПУЛЬТОМ ДУ
Новая электропроводка (16 штырьков)
Топливный
бак
Не используется
СпидометрТахометр
GPS приемник,
совместимый
с NMEA0183
Предохранитель (10 А)
Множественный
концентратор
Пульт дистанционного
управления
Панель управления
Блок
системы
управления
Одиночный концентратор
с резистором
Многофункциональный
датчик (глубина, темпера-
тура, скорость)
Датчик скорости
(дополнительно)
Исполнительный
механизм переклю-
чения передач
Дроссельная
заслонка с
электронным
управлением
