8-3

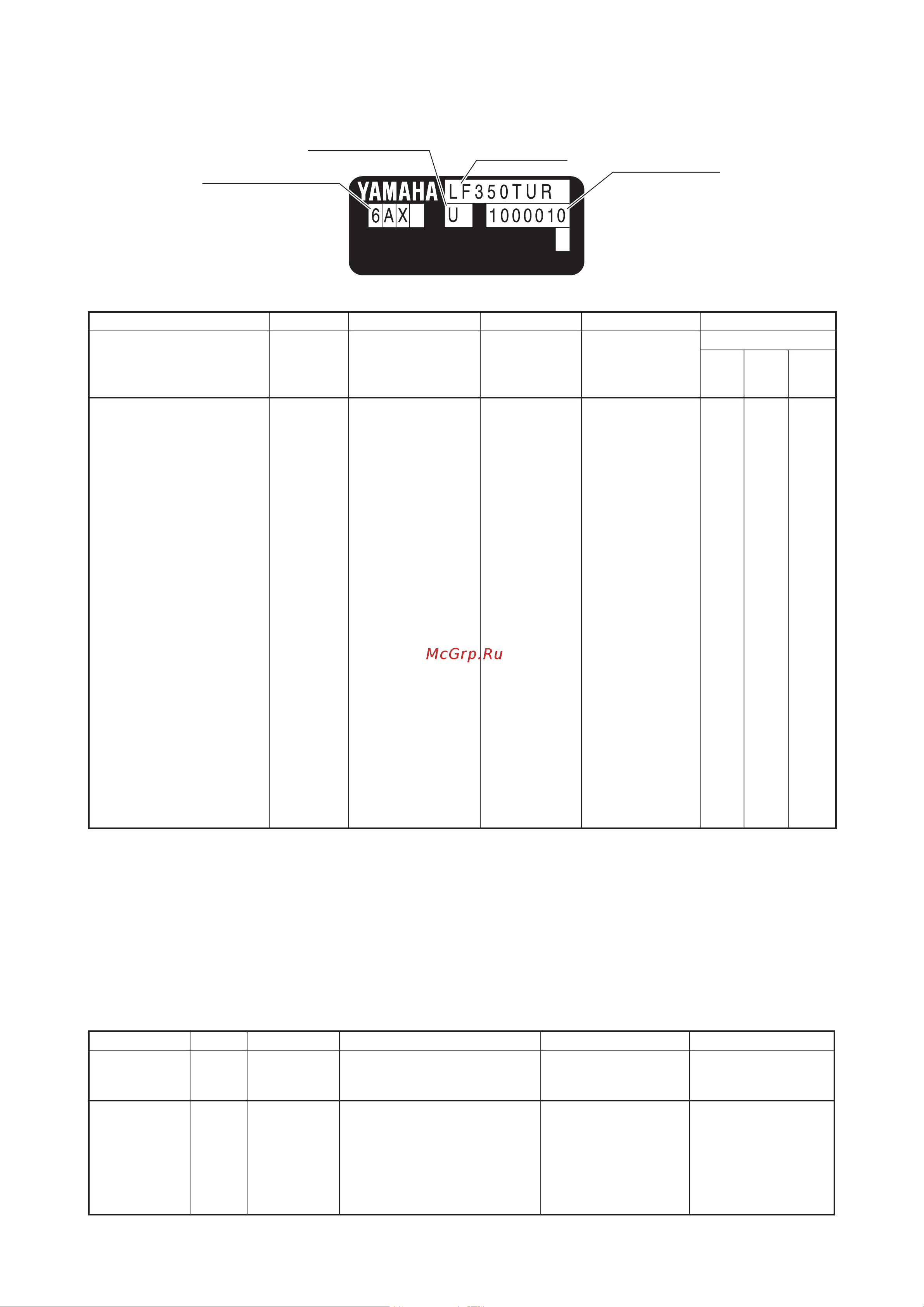

ИДЕНТИФИКАЦИЯ ПОДВЕСНОГО МОТОРА (ДЛЯ МОДЕЛЕЙ,
ПРЕДНАЗНАЧЕННЫХ ДЛЯ США И КАНАДЫ)
Длина дейдвудного вала
Название модели
Код модели
Серийный номер
Идентификационные признаки всех подвесных моделей были стандартизованы в 1984 году.
LF 350 Т U R H
Категория модели
Мощность,
л.с.
Система подъема и
откидки мотора/сис-
тема
запуска
Длина дейдвуд-
ного
вала
Система
управления
Код года выпуска
США
Кана-
да
Буква отсутствует: стандарт-
ный 2-тактный двигатель
B: Серия Inshore
C: Серия Сommercial (мо-
дель, требующая предва-
рительного смешивания
масла с топливом)
D: Оба направления враще-
ния гребного винта
E: Серия Enduro
F: 4-тактный двигатель
L: Модель с левым направ-
лением вращения гребно-
го винта
P: Серия Pro
S: Серия Saltwater
T: Серия High thrust (4-такт-
ный двигатель)
V: Серия VMAX
X: Модель с электронным
впрыском топлива
Z: Двигатель HPDI
2,5 - 350 T: Система гид-
роподъема
и откидки мотора
/ электростартер
Р: Система гидро-
откидки мотора/
электростартер
Е: Система ручной
откидки мотора/
электростартер
М: Система ручной
откидки мотора/
ручной стартер
S (381 мм)
L (508 м)
X (635 мм)
U (762 мм)
J (водомет)
R: Пульт дис-
танционного
управления
H: Румпель
N
K
J
H
G
F
D
P
Q
R
S
T
U
V
W
X
Y
Z
A
B
C
D
—
—
—
—
—
N
K
J
H
G
F
D
P
Q
R
S
T
U
V
W
X
Y
Z
A
B
C
D
—
F
G
H
—
1984
1985
1986
1987
1988
1989
1990
1991
1992
1993
1994
1995
1996
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
ИДЕНТИФИКАЦИОННЫЕ КОДЫ НОВЫХ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ США
И КАНАДЫ
Идентификационные коды моделей, предназначенных для США и Канады, будут изменены на всех
новых моделях (начиная с модели F40 с впрыском топлива, которая появится осенью 2008 года).
Для всех выпускающихся на данный момент подвесных моторов Yamaha будет использоваться старая
система идентификационных кодов.
Коды «Поколения модели» изменятся при появлении новых моделей подвесных моторов Yamaha.
С этого момента начнет использоваться новая и более простая система кодов.
F 40 L E H A
Система впрыс-
ка топлива
Мощ-
ность,
л. с.
Длина дейд-
вудного вала
Система подъема и откидки
мотора/система запуска
Система управления Поколение
F: 4-тактный
двигатель
S (381 мм)
L (508 м)
X (635 мм)
U (762 мм)
J (водомет)
Буква отсутствует: Система
гидроподъема и откидки мотора
и электрический стартер
P: Система гидрооткидки мото-
ра и электростартер
E: электростартер
M: ручной стартер
Буква отсутствует: пульт
ДУ
H: румпель
C: управление по кана-
лу связи
A: 1 вариант двигателя
B: 2 вариант двигателя
C: 3 вариант двигателя
и т. д.
