5-16
УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ

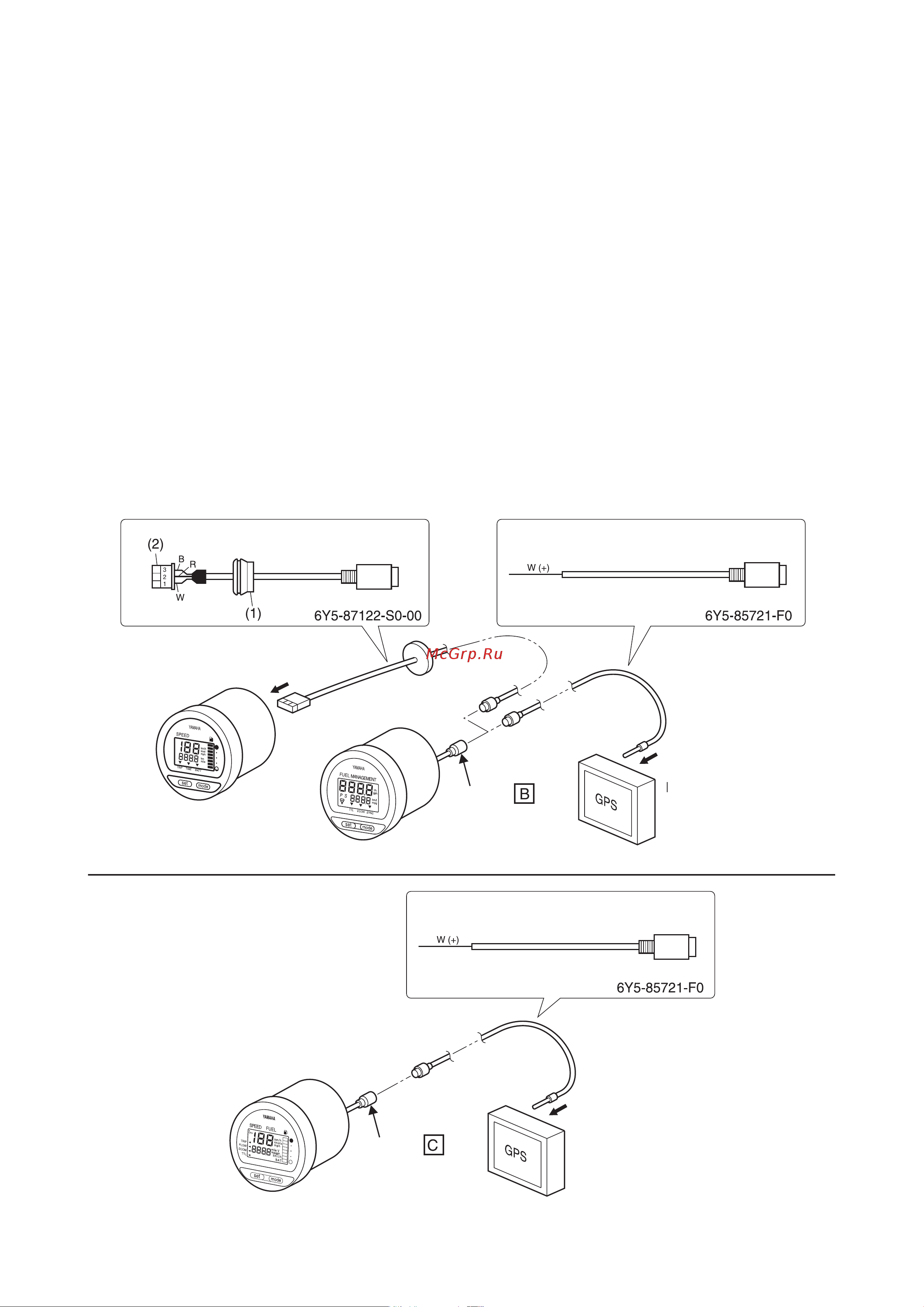

ПОДКЛЮЧЕНИЕ К ЦИФРОВОМУ СПИДОМЕТРУ
Указатель топливной системы, подключенный к цифровому спидометру, рассчитывает средний рас-
ход топлива и работает в режиме эконометра.
1 Снимите черную заглушку с задней стенки цифрового спидометра.
2 Подключите электропроводку (каталожный номер 6Y5-87122-S0) с 3-штырьковым разъемом
к цифровому спидометру.
3 Подключите электропроводку с 3-штырьковым разъемом к указателю топливной системы.
ПОДКЛЮЧЕНИЕ ТРУБКИ ПИТО (ДЛЯ ПРИБОРА, СОВМЕЩАЮЩЕГО ФУНКЦИИ СПИДОМЕТРА
И УКАЗАТЕЛЯ ТОПЛИВНОЙ СИСТЕМЫ)
Смотрите инструкции в разделе спидометра.
ПОДКЛЮЧЕНИЕ ПРИЕМНИКА GPS
Указатель топливной системы, подключенный к приемнику GPS, получает данные о скорости судна от
приемника GPS.
1. Подключите электропроводку (каталожный номер 6Y5-85721-F0) к приемнику GPS, совместимо-
му со стандартом NMEA 0183.
2. Подключите электропроводку к указателю топливной системы.
3. Подключите заземляющие контакты электропроводок приемника GPS, указателя топливной сис-
темы и спидометра к одному контакту.
Электропроводка для подключения спи-
дометра
Электропроводка для подключения
приемника GPS
Дополнительно:
(1)Заглушка
(2) Электропроводка с 3-штырьковым
разъемом
Спидометр
Разъем
Указатель топливной системы
При подаче сигнала о скорости судна с приемника
GPS, установка трубки Пито не требуется.
Прибор, совмещающий функции спидо-
метра и указателя топливной системы
Электропроводка для подключения
приемника GPS
Дополнительно:
Разъем
Приемник GPS, совмес-
тимый со стандартом
NMEA 0183
Приемник GPS, совмес-
тимый со стандартом
NMEA 0183
