5-46
СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

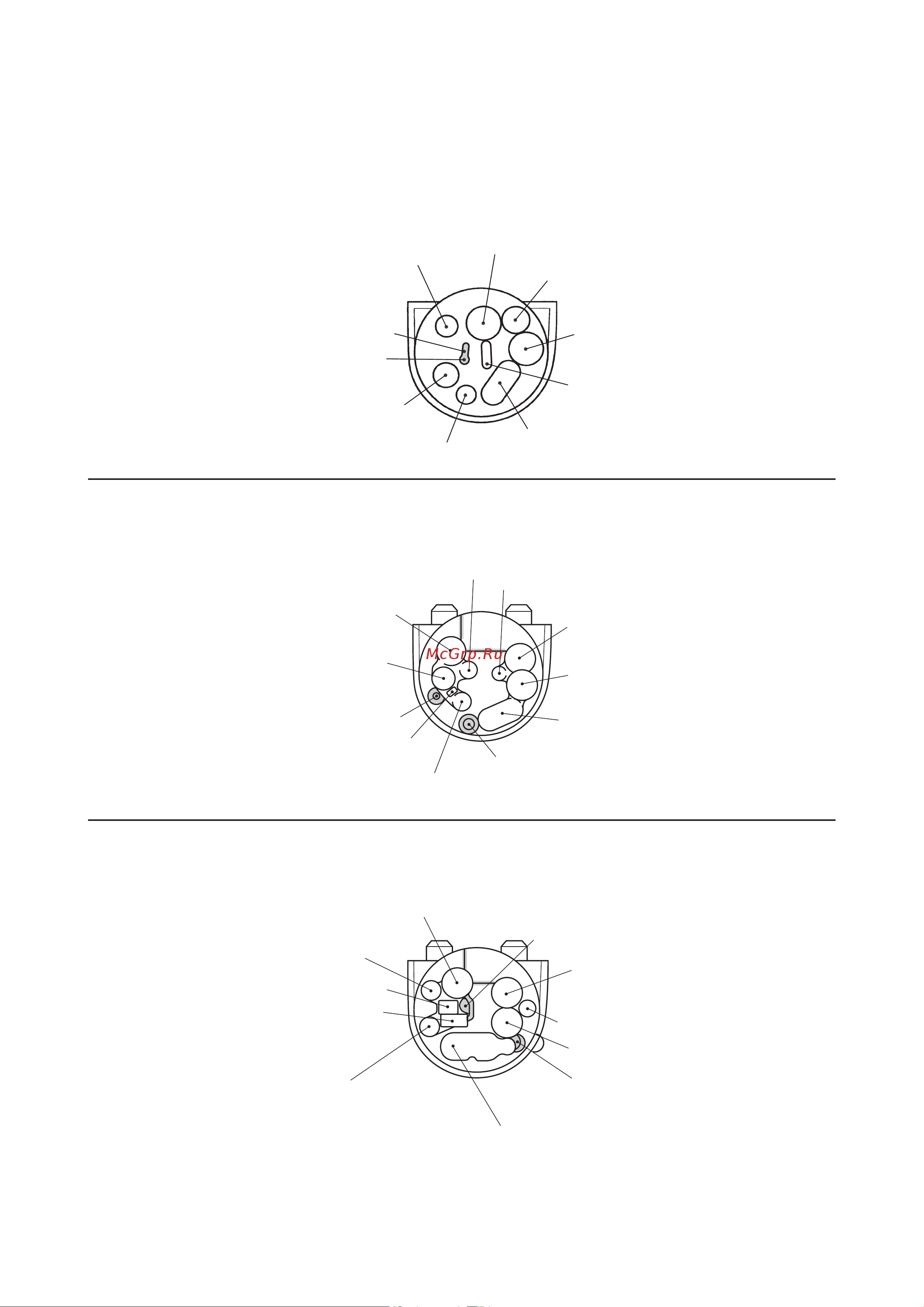

МОНТАЖНЫЙ РАЗЪЕМ ДВИГАТЕЛЯ
* При установке дополнительного оборудования вырежьте соответствующее отверстие в кожухе мон-
тажного разъема.
2-ТАКТНЫЕ МОДЕЛИ V4 С СИСТЕМОЙ ВПРЫСКА МАСЛА
Трос управления дрос-
сельной заслонкой
Топливопровод
Маслопровод выносно-
го масляного бака
10-штырьковый
разъем электро-
проводки
Электрический разъем датчика
температуры охладителя (до-
полнительное оборудование)
Трубка датчика давления
охладителя (дополнитель-
ное оборудование)
Электропроводка
приборов и вынос-
ного масляного бака
Трос управления механиз-
мом переключения передач
Трубка Пито спидометра
Провод аккумуляторной
батареи
2-ТАКТНЫЕ МОДЕЛИ V6 (РАБОЧИМ ОБЪЕМОМ 2,6 л) С СИСТЕМОЙ ВПРЫСКА МАСЛА
Трос управления дрос-
сельной заслонкой
Трубка Пито спидометра
Топливопровод
10-штырьковый
разъем электропро-
водки
Электропроводка
приборов
Трубка датчика давления охлади-
теля и/или электрический разъем
датчика температуры охладителя
(дополнительное оборудование)
Электропроводка вы-
носного масляного бака
Трос управления механизмом
переключения передач
Изолирующий трос (дополни-
тельное оборудование)
Провод аккумуляторной
батареи
Маслопровод вынос-
ного масляного бака
2-ТАКТНЫЕ МОДЕЛИ V6 (РАБОЧИМ ОБЪЕМОМ 3,1 л И 3,3 л)
10-штырьковый разъем
электропроводки
Трубка датчика давления охладителя и/или
электрический разъем датчика температуры
охладителя (дополнительное оборудование)
Топливопровод
Трубка Пито
спидометра
Маслопровод выносного
масляного бака
Изолирующий трос (дополни-
тельное оборудование)
Провод аккумуляторной батареи
Трос управления дрос-
сельной заслонкой
Электропроводка вынос-
ного масляного бака
Электропроводка приборов
Трос управления механиз-
мом переключения передач
