5-30

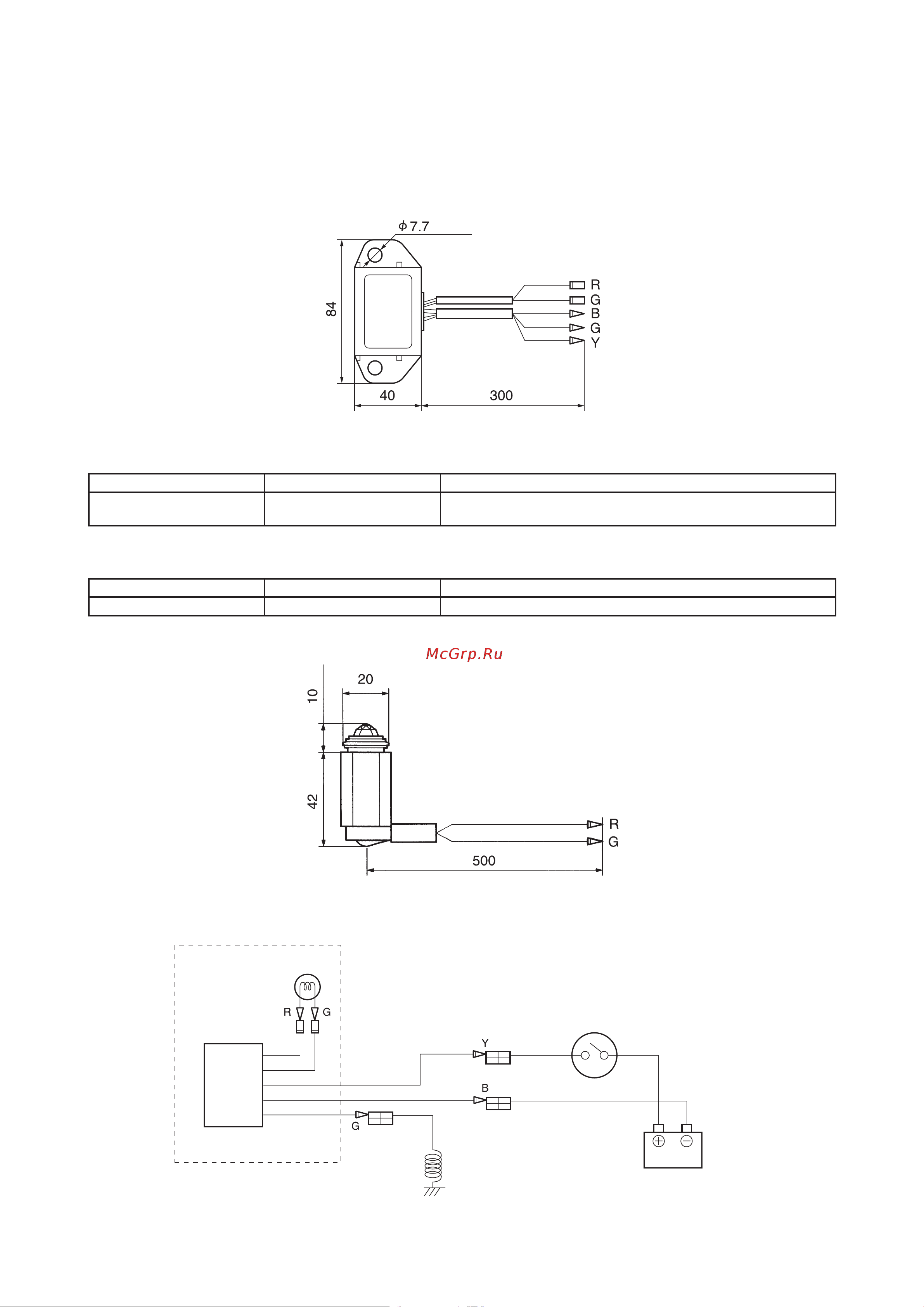

УКАЗАТЕЛЬ ЗАРЯДКИ АККУМУЛЯТОРНОЙ БАТАРЕИ
Сигнальная лампа указывает состояние зарядки аккумуляторной батареи.
При переводе главного переключателя в положение «ON» лампа загорается красным цветом.
После запуска двигателя, при условии отсутствия проблем в системе зарядки лампа выключается.
При повреждении системы зарядки аккумуляторной батареи лампа включается.
мм
ПРИМЕНЯЕМОСТЬ ИНДИКАТОРНОЙ ЛАМПЫ ЗАРЯДКИ АККУМУЛЯТОРНОЙ БАТАРЕИ
Описание Каталожный номер Примечания
Реле 697-81901-60
Все модели с электрическим стартером и блоком регулятора/выпря-
мителя напряжения
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Описание Каталожный номер Примечания
Красная лампа 663-84301-01 12 В
мм
ЭЛЕКТРОПРОВОДКА УКАЗАТЕЛЯ ЗАРЯДКИ АККУМУЛЯТОРНОЙ БАТАРЕИ
Лампа
Реле
Блок указателя зарядки акку-
муляторной батареи
Генератор
Замок зажигания
Аккумуляторная батарея
