6-5
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

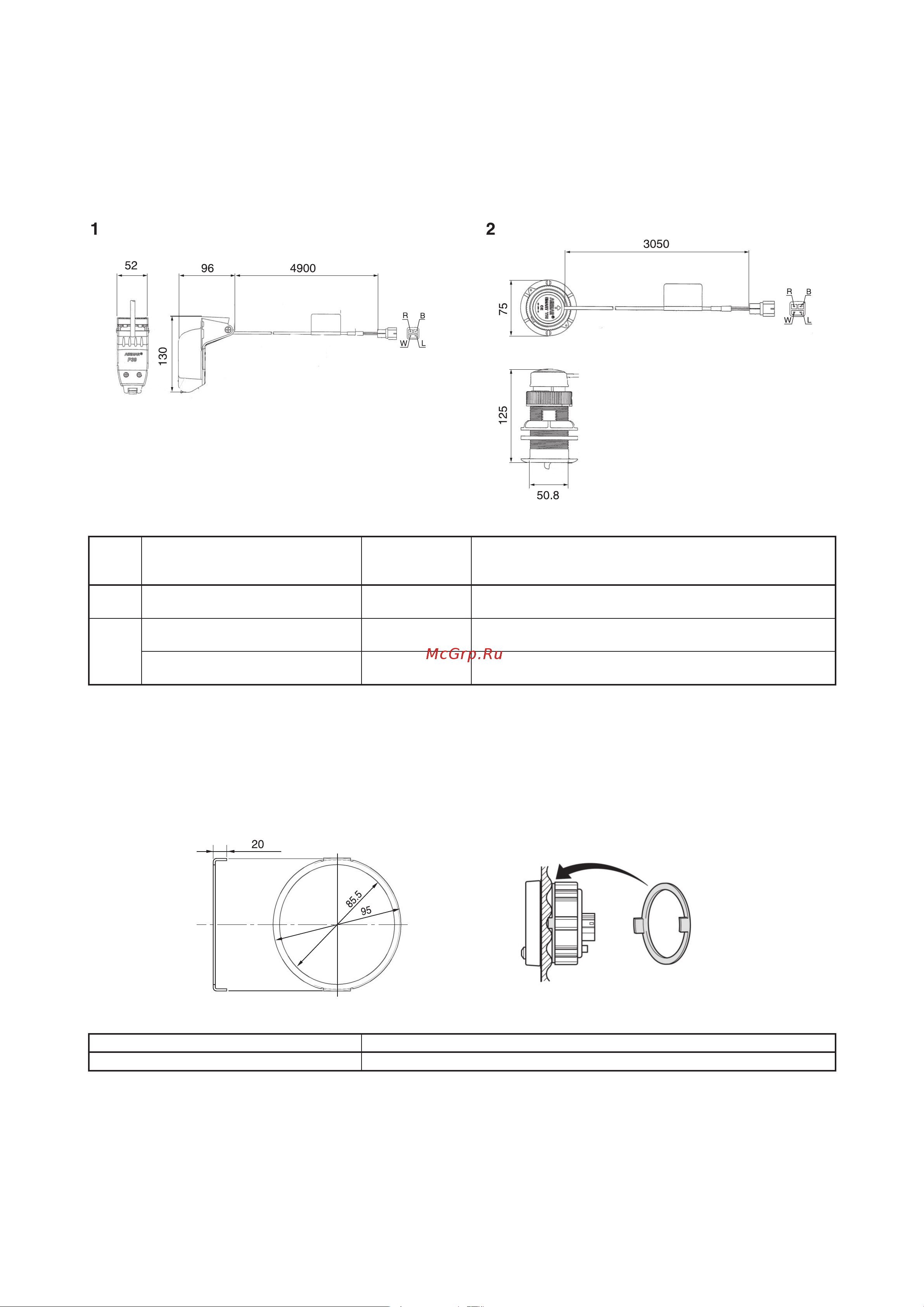

МНОГОФУНКЦИОНАЛЬНЫЙ ДАТЧИК
В ассортименте аксессуаров Yamaha имеется многофункциональный датчик, отслеживающий дан-
ные скорости, глубины под килем и температуры забортной воды.
Подробная инструкция по установке приложена к датчику.
мм мм
Номер
иллюст-
рации
Название
Каталожный
номер
Примечания
1
Многофункциональный датчик (уста-
новка на транце)
6Y8-83688-01
2
Многофункциональный датчик 1
(установка в днище)
6Y8-83688-11 Пластиковый корпус
Многофункциональный датчик 2
(установка в днище)
6Y8-83688-20 Бронзовый корпус
КРЕПЕЖНАЯ ПЛАСТИНА
Если монтажные поверхности неровные, установите крепежную пластину между монтажной поверх-
ностью и кольцевой гайкой датчика.
t = 1,5
мм
Каталожный номер Примечания
6Y8-83514-00
