1-44
ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА

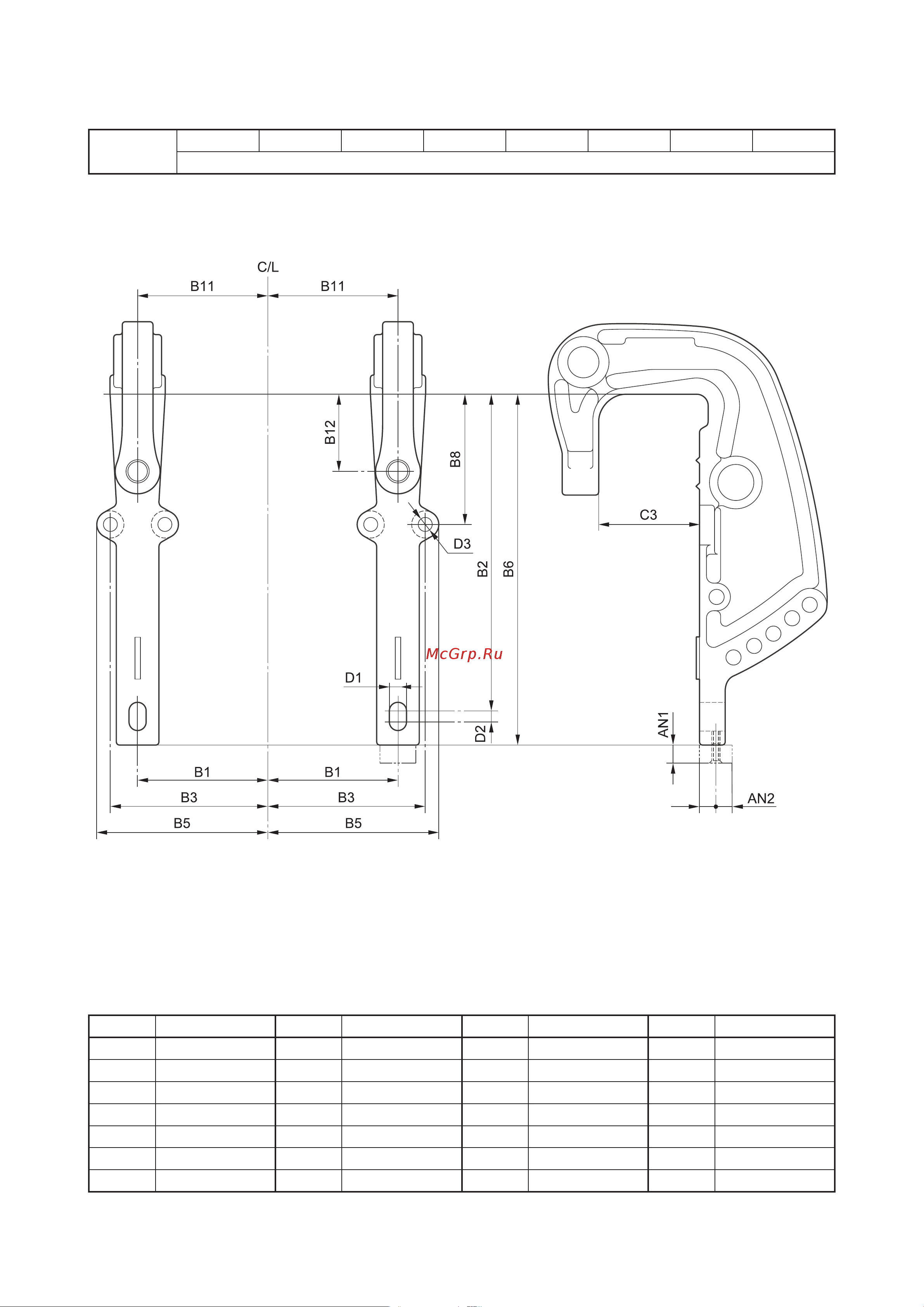

ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
Модель
E48C E55C
Ручная система подъема подвесного мотора
Символ мм Символ мм Символ мм Символ мм
B1 96 B8 95 C1 – AN1 14
B2 230 B9 – C2 – AN2 12
B3 119 B10 – C3 73
B4 – B11 96 D1 12
B5 129 B12 57 D2 8
B6 254 D3 10,5
B7 – D4 –
