5-5

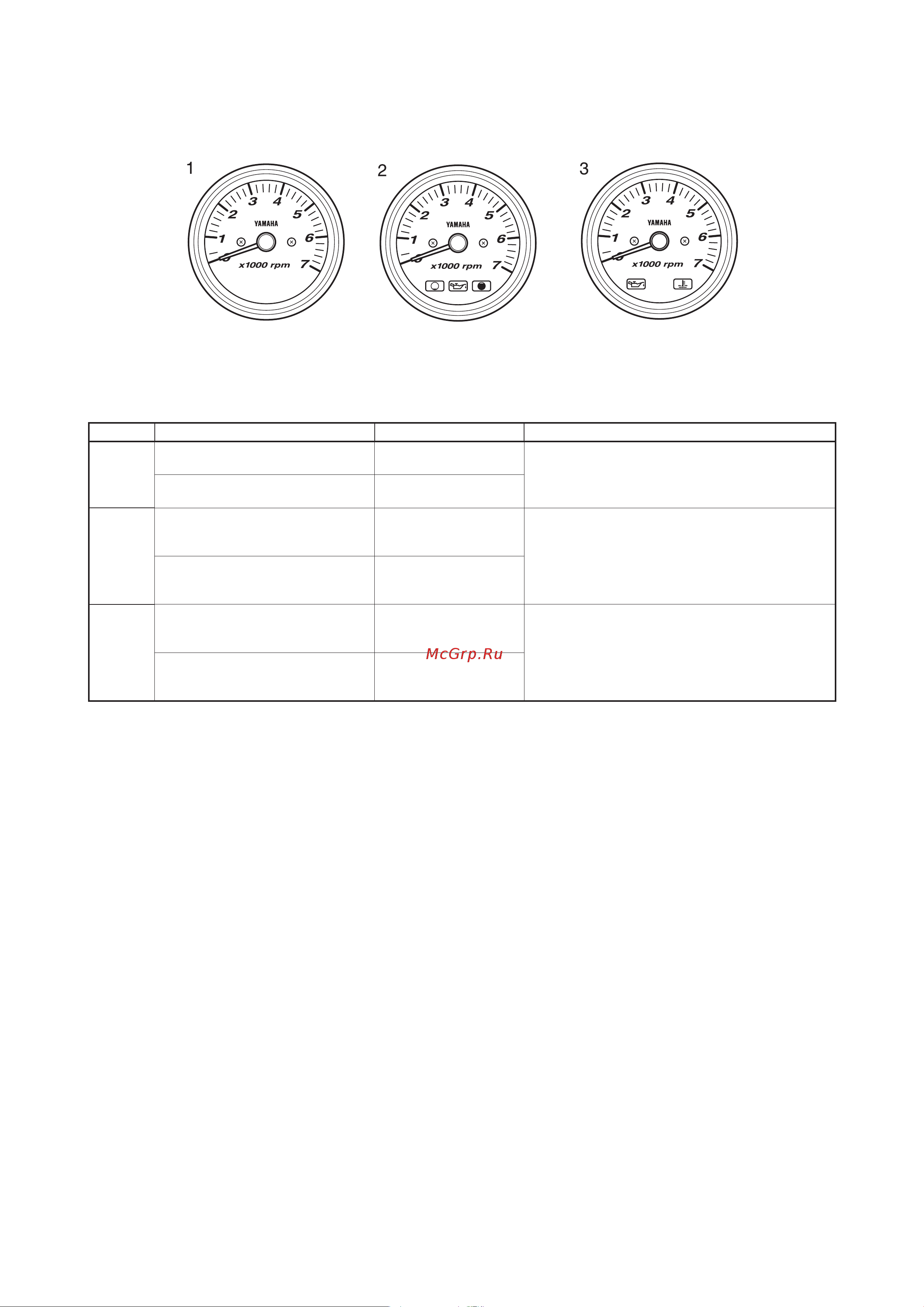

АНАЛОГОВЫЙ ТАХОМЕТР
Тахометр необходим для эксплуатации подвесного мотора в диапазоне оптимальных оборотов.
При сдвоенной установке требуется использование двух тахометров.
ПРИМЕНЯЕМОСТЬ АНАЛОГОВОГО ТАХОМЕТРА
Номер Описание Каталожный номер Применяемость
1
Без индикаторов
Черный циферблат
6Y7-83540-20
2-тактные модели 9.9-250 с предварительным смеши-
ванием масла и топлива 4-тактные модели F9.9-F25 и
FT8 (T8) с электростартером
Без индикаторов
Белый циферблат
6Y7-83540-30
2
С тремя индикаторами системы
смазки
Черный циферблат
6Y7-83540-00
250G, L250G
С тремя индикаторами системы
смазки
Белый циферблат
6Y7-83540-10
3
С индикатором перегрева и системы
смазки
Черный циферблат
6Y7-83540-80
40 (3-цил.)–300 с системой впрыска масла, (кроме
250G/L250G)
F30 – F250 [механический пульт управления]
С индикатором перегрева и системы
смазки
Белый циферблат
6Y7-83540-90
* Для подсветки индикаторов тахометра (рис. 2) с тремя индикаторами требуется подключение реле.
Для правильного подключения реле (каталожный номер 6Y5-81950-02) смотрите схему электрооборудова-
ния.
* Если новый тахометр не работает со старым двигателем, воспользуйтесь адаптером, изображенным на стра-
нице 5-43.
