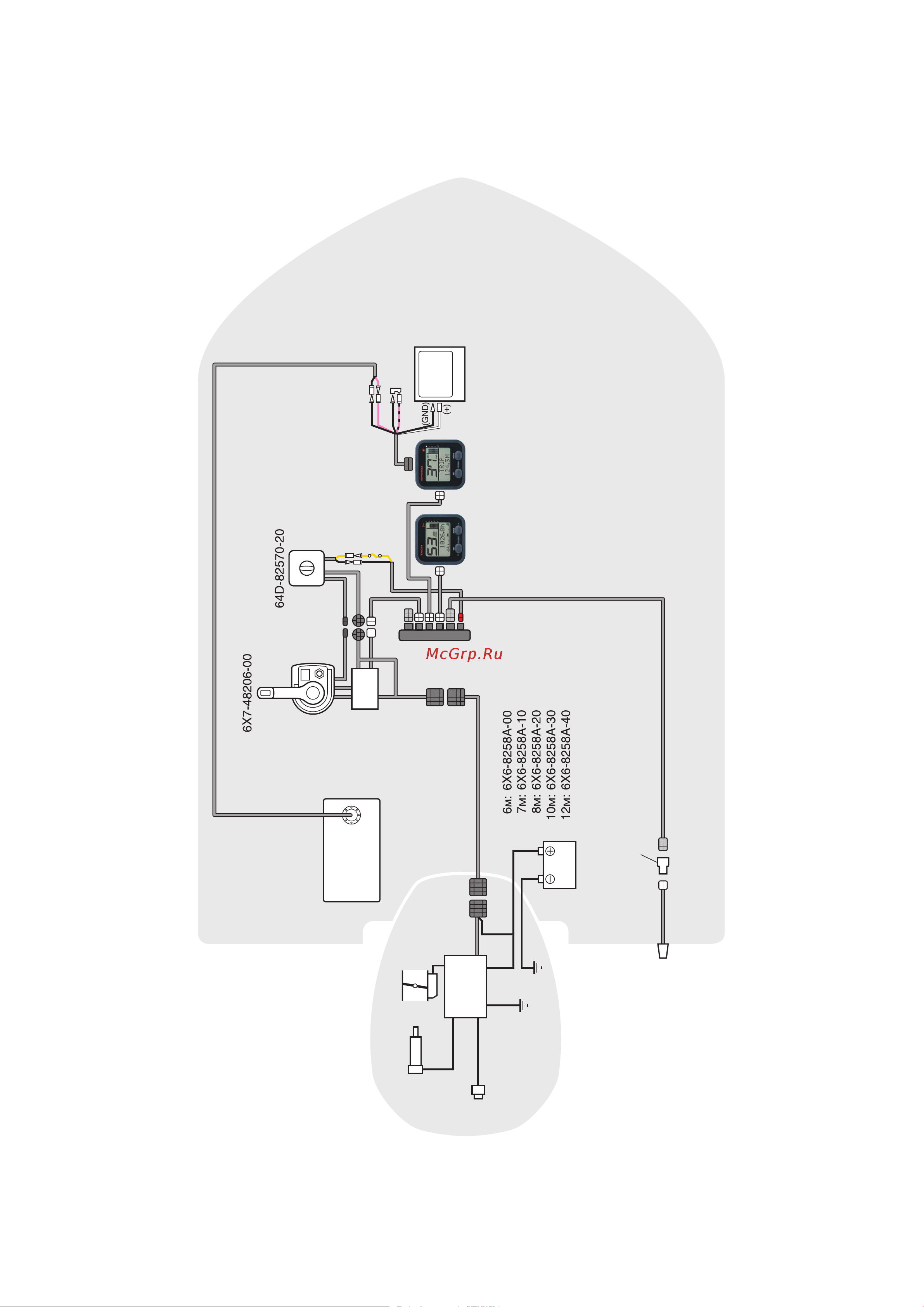

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
F350/F300/F250 [Цифровое электронное управления]
ОДИНАРНАЯ УСТАНОВКА СО СКРЫТЫМ ПУЛЬТОМ ДУ
GPS приемник,
совместимый
с NMEA0183
Не используется
СпидометрТахометр
Предохранитель (10 А)
Панель замка зажигания
Скрытый пульт ДУ
Множествен-
ный
концентратор
Новая электропроводка (16 штырьков)
Одиночный концентратор
с резистором
Топливный
бак
Дроссельная
заслонка с
электронным
управлением
Блок системы
управления
Блок системы
управления
Многофункциональный
датчик (глубина, температура,
скорость)
Исполнительный
механизм переключения
передач
Датчик скорости
(дополнительно)
