5-12
УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ
Указатель топливной системы отражает следующие показания: текущий расход топлива, текущее
потребление топлива, экономию топлива, обороты рассинхронизации при сдвоенной установке и
сигнализирует о присутствии воды в топливном фильтре.
Прибор может принимать данные от расходомера топлива или от приемника GPS, работающего в
соответствии со стандартом NMEA 0183 или от цифрового спидометра.
* Прибор, совмещающий функции спидометра и указателя топливной системы, не отражает данных
о рассинхронизации двигателей, наличии воды в топливе и расходе топлива каждого из двигателей
при сдвоенной установке.

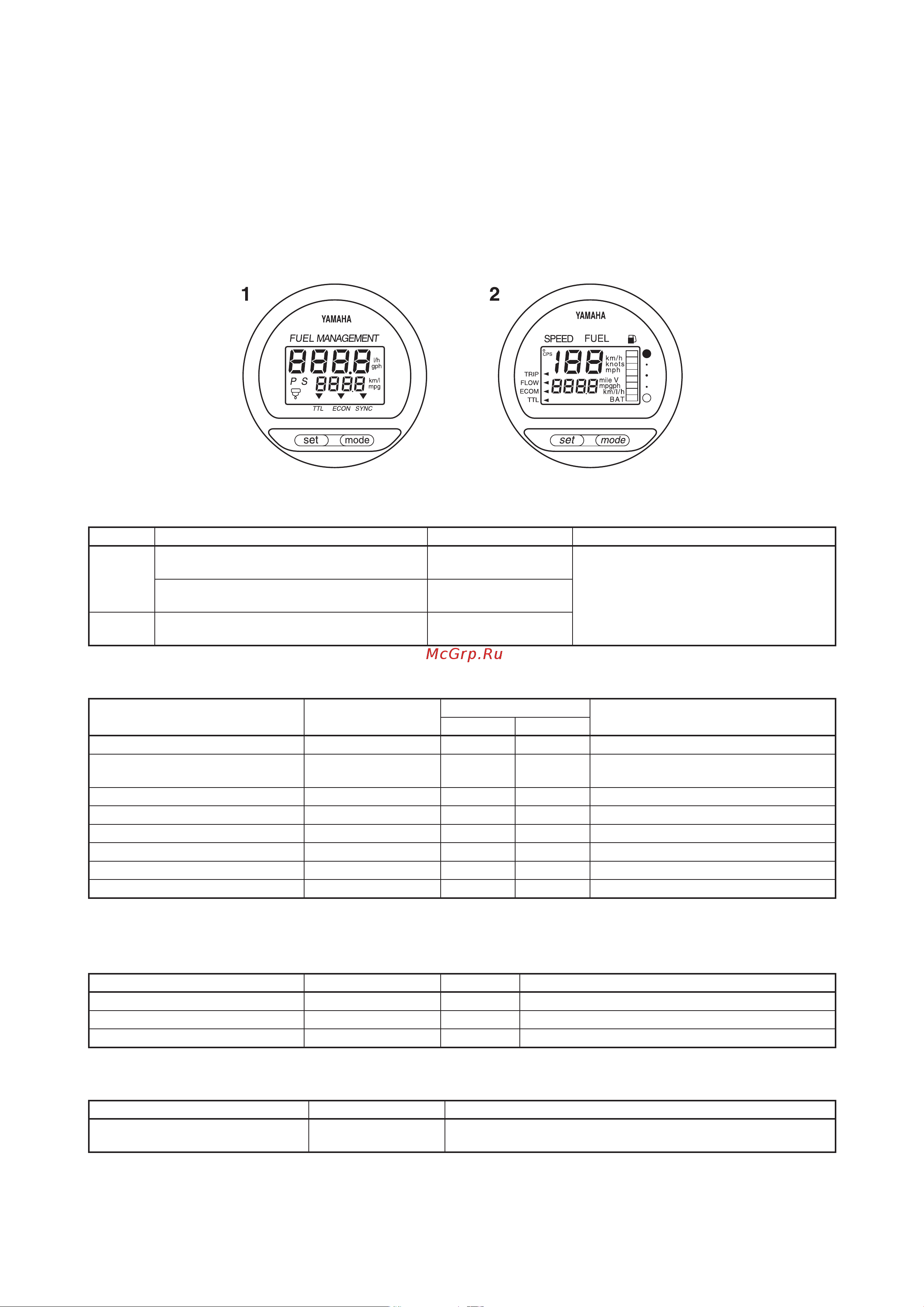

ПРИМЕНЯЕМОСТЬ УКАЗАТЕЛЯ ТОПЛИВНОЙ СИСТЕМЫ
Номер Описание Каталожный номер Применяемость
1
Комплект 1 указателя топливной системы
Для одинарной установки
6Y5-W0088-54
115–300
F115–F250 [механический пульт управления]
Комплект 2 указателя топливной системы
Для сдвоенной установки
6Y5-W0088-65
2
Прибор, совмещающий функции спидометра и
указателя топливной системы
6Y5-83500-40
КОМПЛЕКТ УКАЗАТЕЛЯ ТОПЛИВНОЙ СИСТЕМЫ
Описание Каталожный номер
Количество
Примечания
Комплект 1 Комплект 2
Указатель 6Y5-83500-F2 1 1
Электропроводка с 3 штырьковым
разъемом
6Y5-87122-S0 1 1
Для соединения цифрового спидометра и
указателя топливной системы
Удлинитель электропроводки 6Y5-83553-F1 1 1 8 м
Датчик расхода топлива 6Y5-85752-02 1 2
Удлинитель электропроводки 6Y5-82117-00 1 1 30 см (черный)
Винт 90158-06003 2 4
Электропроводка 703-82531-00 - 1 70 см (черный)
Руководство по установке 6Y5-2819K-F0 1 1
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ (ДЛЯ УСТАНОВКИ ПРИБОРА, СОВМЕЩАЮЩЕГО
ФУНКЦИИ СПИДОМЕТРА И УКАЗАТЕЛЯ ТОПЛИВНОЙ СИСТЕМЫ)
Описание Каталожный номер Количество Примечания
Датчик расхода топлива 6Y5-85752-02 1
Удлинитель электропроводки 6Y5-83553-F1 1 8 м
Винт 90158-06003 2
ДОПОЛНИТЕЛЬНАЯ ЭЛЕКТРОПРОВОДКА
Описание Каталожный номер Примечания
Электропроводка для приемника GPS
6Y5-85721-F0
Для подключения прибора к приемнику GPS, совместимого со стан-
дартом NMEA0183
