1-42

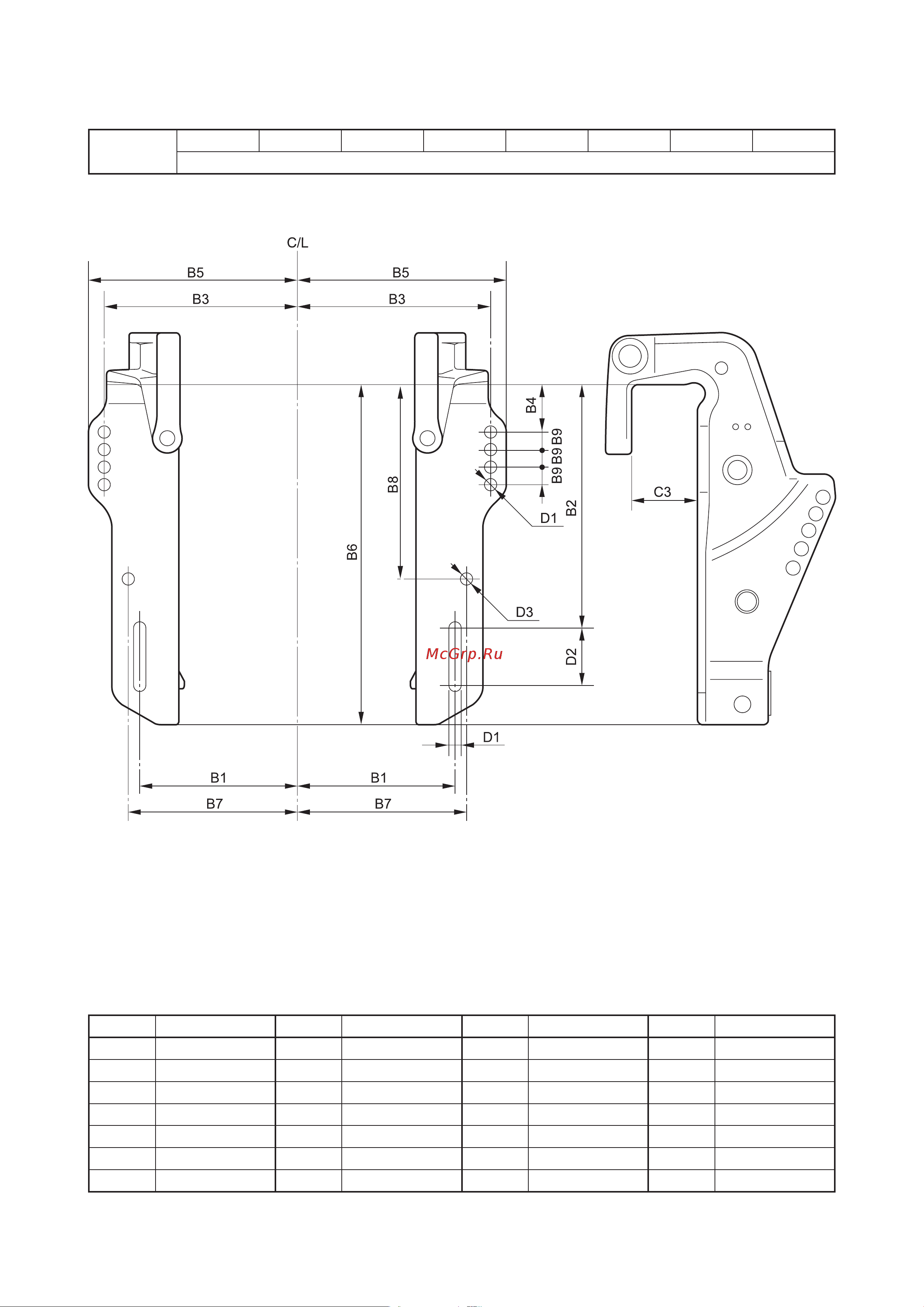

ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА
ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
Модель
40V 40Y 50H E60H F50D FT50C
Гидравлическая система изменения угла наклона и подъема подвесного мотора
Символ мм Символ мм Символ мм Символ мм
B1 126 B8 203 C1 – D1 13
B2 254 B9 18,5 C2 – D2 60,5
B3 163,5 B10 – C3 69 D3 13
B4 50,8 B11 – D4 –
B5 180 B12 –
B6 355
B7 138
