1-43

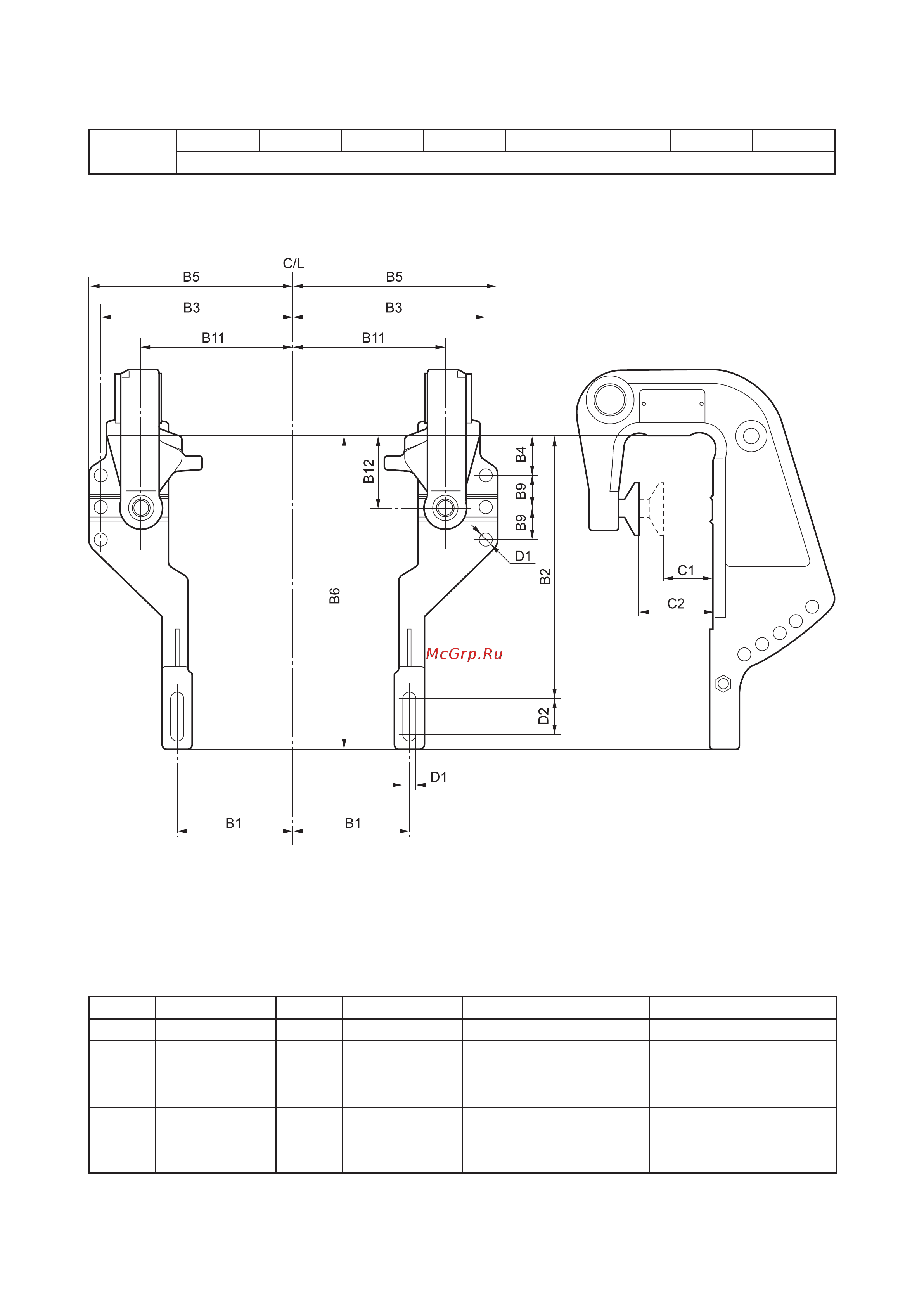

ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА
ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
Модель
30D 40V 50H
Ручная система подъема подвесного мотора
Символ мм Символ мм Символ мм Символ мм
B1 62,5 B8 – C1 30 D1 10,5
B2 208 B9 25 C2 66 D2 26
B3 121,5 B10 – C3 – D3 –
B4 32 B11 90,5 D4 –
B5 131,5 B12 57
B6 245
B7 –
