6-2
ПРИМЕНЯЕМОСТЬ ЦИФРОВЫХ ПРИБОРОВ
Цифровые приборы совместимы со следующими моделями подвесных моторов:
F50-F350 с системой электронного впрыска топлива
Модели HPDI
* США, Канада: модели 2006 года выпуска и более поздние
* Другие страны: модели 2007 года и более поздние
Все эти модели совместимы также с аналоговыми приборами (кроме F350, F300 и F250 с цифровым
электронным управлением).
Однако одновременное использование аналоговых и цифровых приборов недопустимо.
Информация по применяемости, выбору, монтажу, установке и настройке цифровых приборов при-
ведена ниже.
Более подробная информация приведена в руководствах, приложенных к приборам.
ПРИМЕНЯЕМОСТЬ ЦИФРОВЫХ ПРИБОРОВ

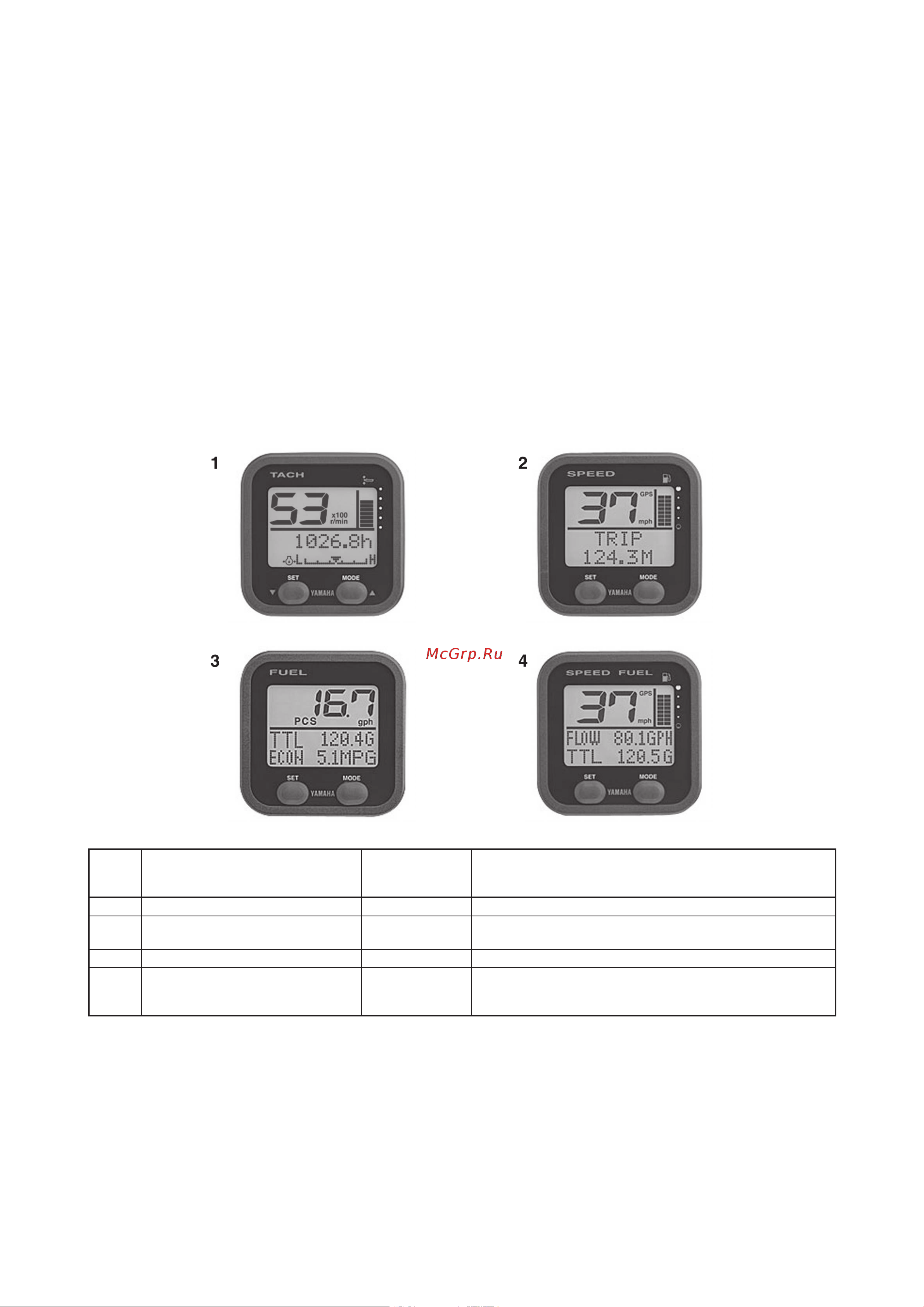

ПРИМЕНЯЕМОСТЬ КВАДРАТНЫХ ЦИФРОВЫХ ПРИБОРОВ
Большой цифровой дисплей, точечная матрица и выразительный дизайн.
Номер
иллюст-
рации
Название
Каталожный
номер
Примечания
1 Тахометр 6Y8-8350T-01
2 Спидометр 6Y8-8350S-01
Требуется установка дополнительного датчика скорости или
приемника GPS (NMEA)
3 Указатель топливной системы 6Y8-8350F-01
4
Прибор, совмещающий функции
спидометра и указателя топливной
системы
6Y8-83500-01
Требуется установка дополнительного датчика скорости или
приемника GPS (NMEA)
