5-45

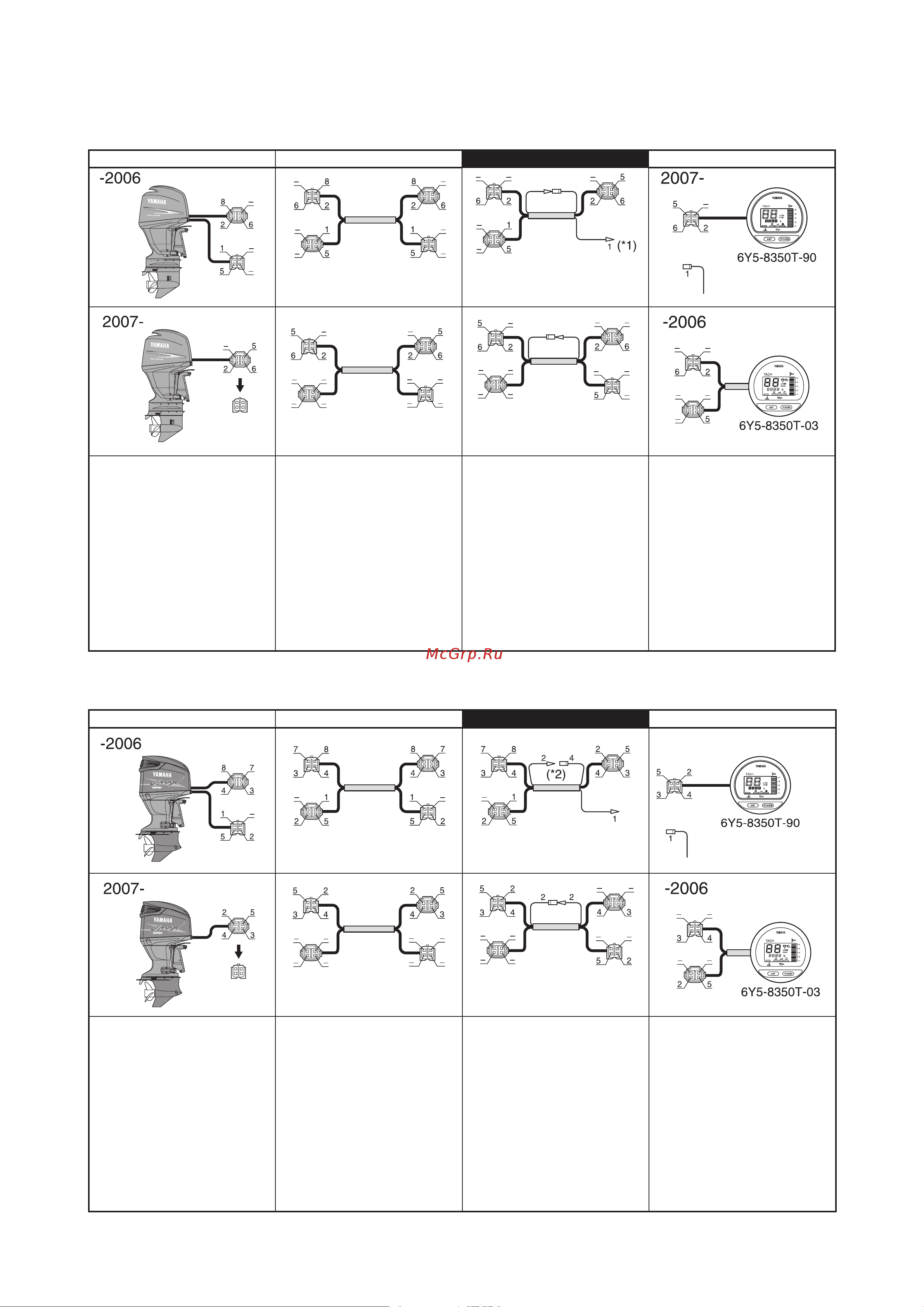

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
ЦИФРОВОЙ ТАХОМЕТР
4-тактные модели (модели с впрыском топлива, F30A (F30), F40B (F40), FT50C, F50D, F95A и F100B)
Двигатель Удлинитель электропроводки
Адаптерная электропроводка
Указатель
Адаптерная электропроводка 2
6Y5-85335-10 (30 см)
Адаптерная электропроводка 1
6Y5-85335-00 (30 см)
Сигнал
1 Заземляющий контакт системы
гидроподъема
2 Сигнал датчика перегрева
3 Сигнал датчика уровня масла
(красный провод)
4 Сигнал датчика уровня масла
(зеленый провод)
5 Сигнал системы гидроподъема
6 Сигнал датчика давления масла
7 Сигнал датчика наличия воды
в топливе
8 Сигнал «Check engine»
– Не используется
Удлинитель электропроводки
68F-82553-50 (5 м)
68F-82553-60 (6 м)
68F-82553-70 (7 м)
68F-82553-80 (8 м)
68F-82553-90 (9 м)
68F-82553-A0 (10,5 м)
(*1) Подсоедините к заземляю-
щему контакту
2-тактные модели (модели HPDI 2007 года выпуска и позже, карбюраторные модели с системой
впрыска масла 2008 года выпуска и позже)
Двигатель Удлинитель электропроводки
Адаптерная электропроводка
Указатель
Адаптерная электропроводка 2
6Y5-85335-10 (30 см)
2007-
Адаптерная электропроводка 1
6Y5-85335-00 (30 см)
Сигнал
1 Заземляющий контакт системы
гидроподъема
2 Сигнал датчика перегрева
3 Сигнал датчика уровня масла
(красный провод)
4 Сигнал датчика уровня масла
(зеленый провод)
5 Сигнал системы гидроподъема
6 Сигнал датчика давления масла
7 Сигнал датчика наличия воды
в топливе
8 Сигнал «Check engine»
– Не используется
Удлинитель электропроводки
68F-82553-50 (5 м)
68F-82553-60 (6 м)
68F-82553-70 (7 м)
68F-82553-80 (8 м)
68F-82553-90 (9 м)
68F-82553-A0 (10,5 м)
(*2) Отсоедините серый провод
и изолируйте контакты.
