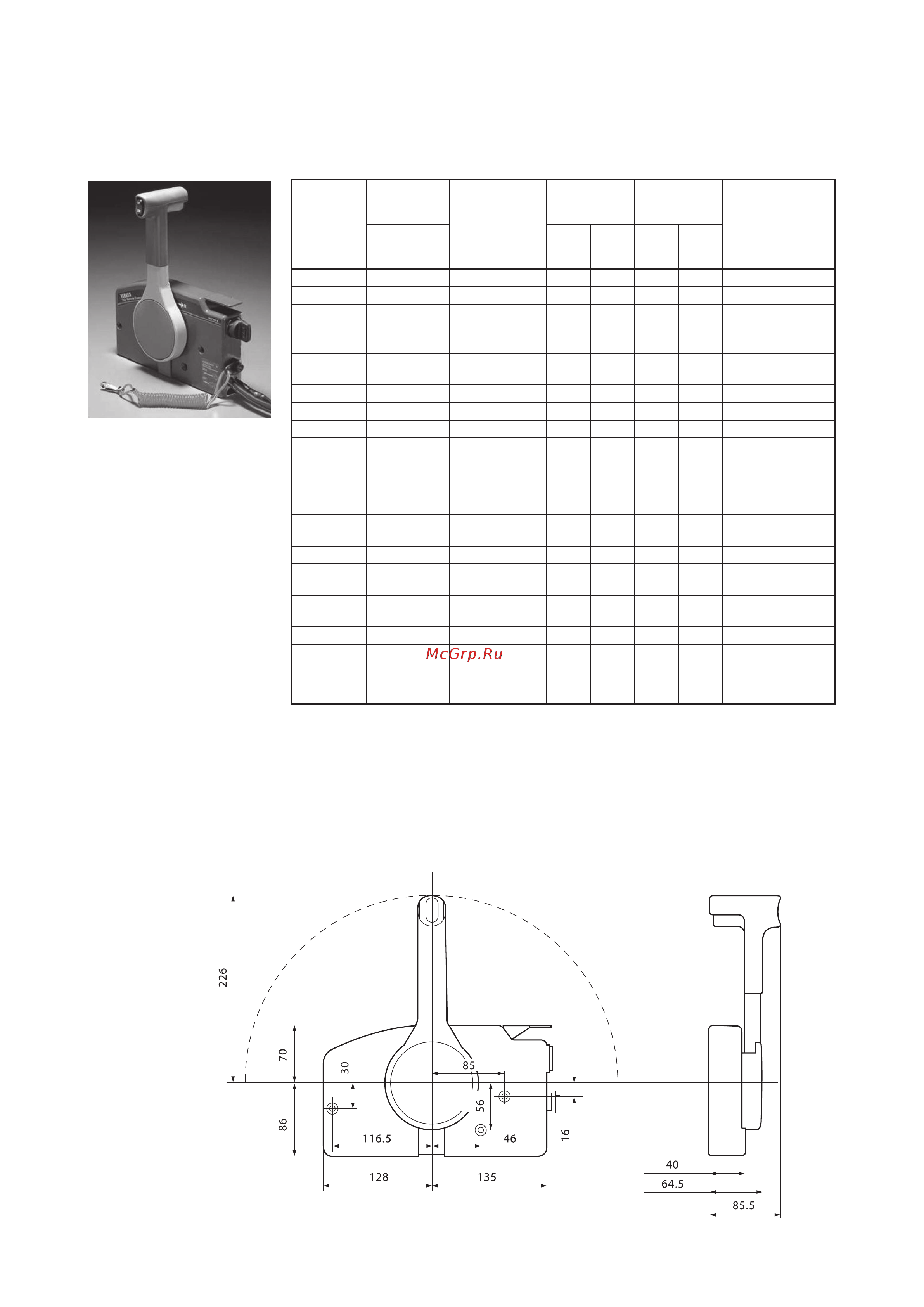

ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 703
Пульт предназначен для моделей подвесных моторов с электрическим стартером. Подходит для
большинства типов судов. Пульт оборудован основными средствами управления.
Каталожный
номер
Привод дрос-
сельной
заслонки
Привод
воздуш-
ной
заслон-
ки
Управ-
ление
систе-
мой
гидро-
подъема
Электропроводка Крепление
Примечания
Усилие
толка-
ния
Уси-
лие
тяги
7-
штырь-
ковая
10-
штырь-
ковая
Правый
борт
Левый
борт
703-48201-16
1 1 1 1
703-48201-A3
1 1 1
703-48202-15
1 1 1 1
Для сдвоенной
установки
703-48203-15
1 1 1 1
703-48203-A3
1 1 1
Только для аналого-
вых приборов
703-48204-13
1 1 1 1
703-48205-17
1 1 1 1 1
703-48205-A5
1 1 1 1
703-48207-17
1 1 1 1 1
Требуется дополни-
тельная панель уп-
равления системой
гидроподъема
703-48207-A5
1 1 1 1
703-48208-A4
1 1 1
Для сдвоенной
установки
703-48210-16
1 1 1 1
703-48220-15
1 1 1 1
Для сдвоенной
установки
703-48230-15
1 1 1 1
Только для аналого-
вых приборов
703-48250-17
1 1 1 1 1
703-48272-17
1 1 1 1 1
Требуется дополни-
тельная панель уп-
равления системой
гидроподъема
* Допускается изменение направления открытия дроссельной заслонки.
* Допускается установка рычага пульта дистанционного управления, как на левую, так и на правую сторону.
* Проставка толщиной 13 мм входит в крепежный комплект пульта дистанционного управления.
* Более подробная информация по монтажу пульта дистанционного управления приведена в инструкции (ка-
таложный номер 703-28199-33), входящей в комплект пульта.
Габаритные размеры пульта дистанционного управления 703
мм
