3-24
ТРОСЫ ПУЛЬТОВ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПОДБОР ДЛИНЫ ТРОСОВ
Для расчета длины тросов пультов дистанцион-
ного управления следуйте приведенным ниже
указаниям. Принимайте во внимание, что на раз-
личных типах судов прокладка тросов будет раз-
личной, следовательно, требуемая длина тросов
также будет отличаться.
1 Выберите месторасположение пульта дис-
танционного управления так, чтобы в зоне
движения рычага пульта было достаточно
свободного места.
* Минимальное расстояние между нактоу-
зным пультом и монтажной поверхностью
должно составлять не менее 400 мм. Это
же относится и к пультам серии 703.

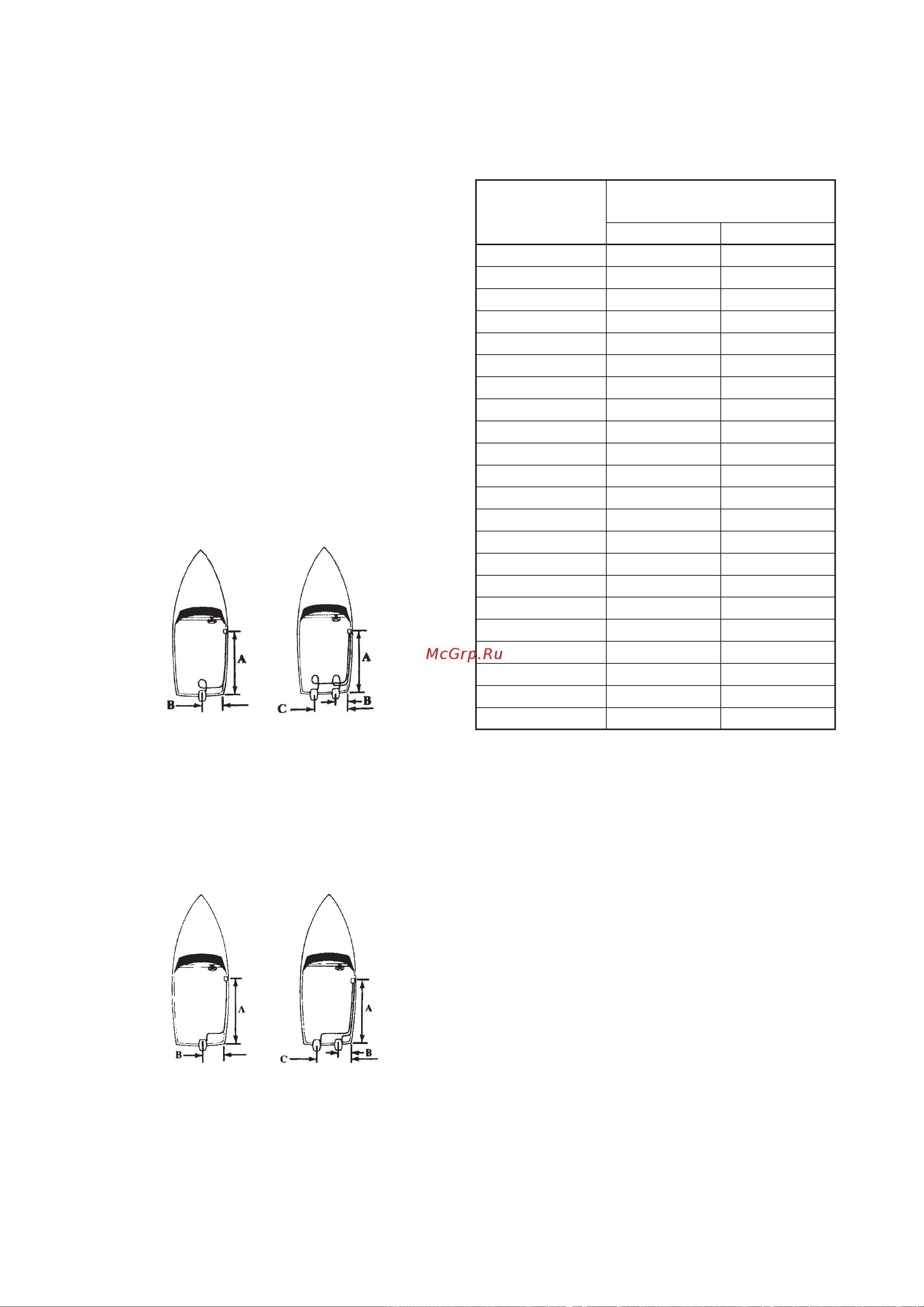

2 Измерьте расстояние от пульта до точки
крепления троса на подвесном моторе. Ок-
руглите полученный результат до полуметра.
Прибавьте около метра для создания петли
(смотрите рисунок ниже)..
Длина троса = А+В+1 м
А+С+1 м
Принимайте во внимание, что на различных ти-
пах судов прокладка тросов будет
различной, следовательно, требуемая длина
тросов также будет отличаться.
Например, на рисунке ниже показана прокладка
тросов без петли.
Длина троса = А+В+30 см
А+С+30 см
* При чрезмерной длине троса пульта дистанци-
онного управления возможны затруднения при
регулировке положения рычага управления
при нейтральной передаче из-за увеличения
свободного хода троса.
ПРИМЕНЯЕМОСТЬ ТРОСОВ ПУЛЬТОВ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Длина тросов Yamaha варьируется от 180 см до
825 см. Наконечники тросов имеют
резьбовые концы с резьбой 10-32.
Каталожный
номер
Длина кабеля
дистанционного управления
футы метры
701-48310-10 6 1,8
701-48310-20 7 2,1
701-48310-40 8 2,4
701-48310-60 9 2,7
701-48310-80 10 3,0
701-48310-90 11 3,4
701-48320-00 12 3,7
701-48320-20 13 4,0
701-48320-30 14 4,3
701-48320-50 15 4,6
701-48320-60 16 4,9
701-48320-80 17 5,2
701-48320-90 18 5,5
701-48320-40 19 5,8
701-48320-70 20 6,1
701-48350-00 21 6,4
701-48350-10 22 6,7
701-48350-20 23 7,0
701-48350-30 24 7,3
701-48350-40 25 7,6
701-48350-50 26 7,9
701-48350-60 27 8,2
* В случае отсутствия оригинальных тросов
Yamaha используйте аналогичные тросы Teleflex
Morse CC3300 (черный цвет) /33C (красный
цвет).
