6-6
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

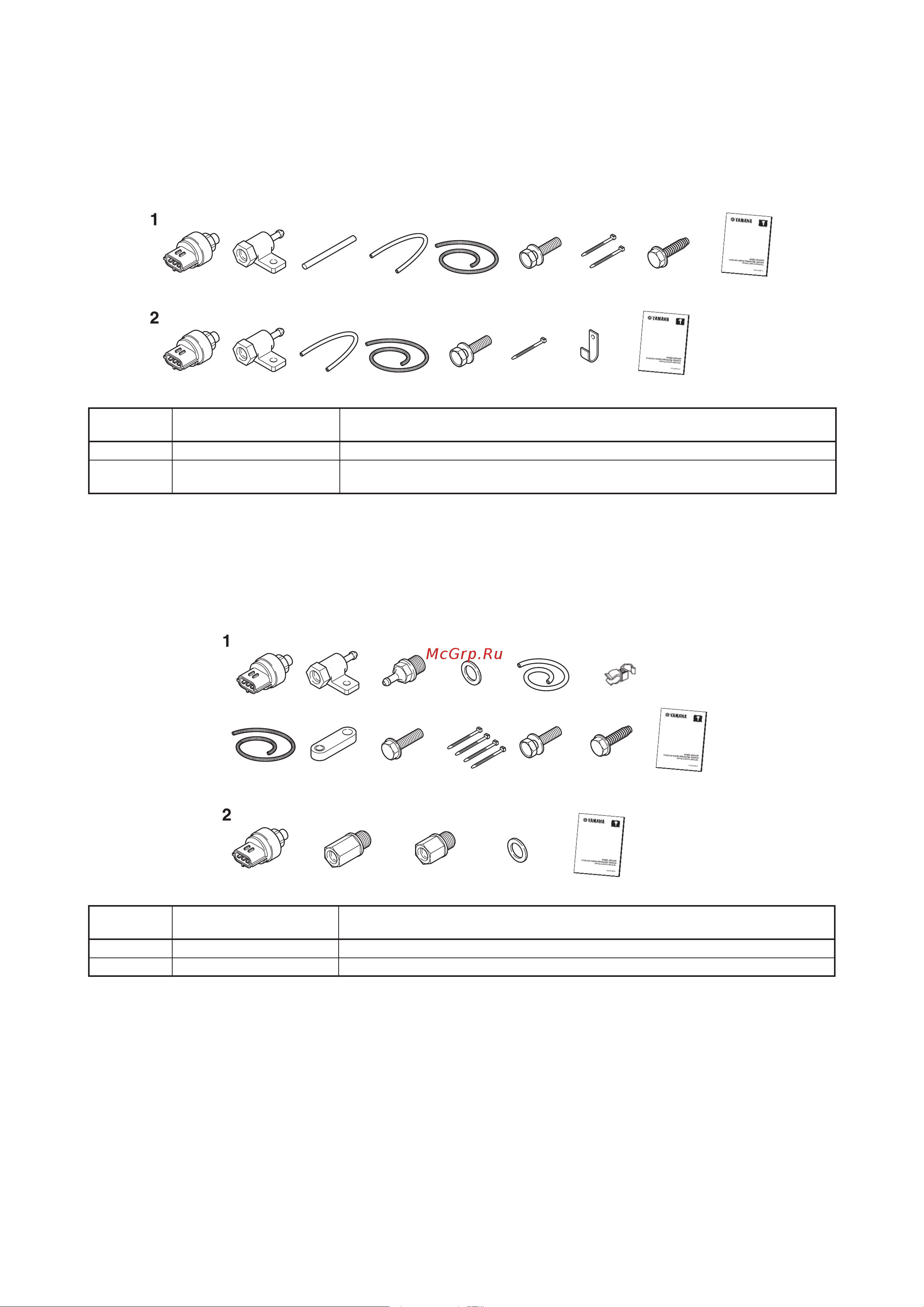

ДАТЧИК СКОРОСТИ
Датчик скорости преобразует давление воды в показания спидометра. Подробная инструкция по ус-
тановке приложена к датчику скорости.
Датчик скорости может входить в состав комплекта оснастки.
Номер ил-
люстрации
Каталожный номер Примечания
1 60V-8A4L1-11 Модели F50-F250 с впрыском топлива, модели HPDI
2 6AW-8A4L1-01
Для модели F350/F300 требуется установка дополнительной трубки Пито (688-83556-01)
и трубки подачи давления (688-83557-00).
ДАТЧИК ДАВЛЕНИЯ ВОДЫ В СИСТЕМЕ ОХЛАЖДЕНИЯ
Датчик подает на указатель данные о давлении воды в системе охлаждения двигателя. Подробная
инструкция по установке приложена к датчику.
Номер ил-
люстрации
Каталожный номер Примечания
1 60V-8A4L0-12 Модели F30–F115 с впрыском топлива, модели HPDI
2 69J-8A4L0-11 F150-F250
* На модели F350/F300 датчик устанавливается на фабрике.
