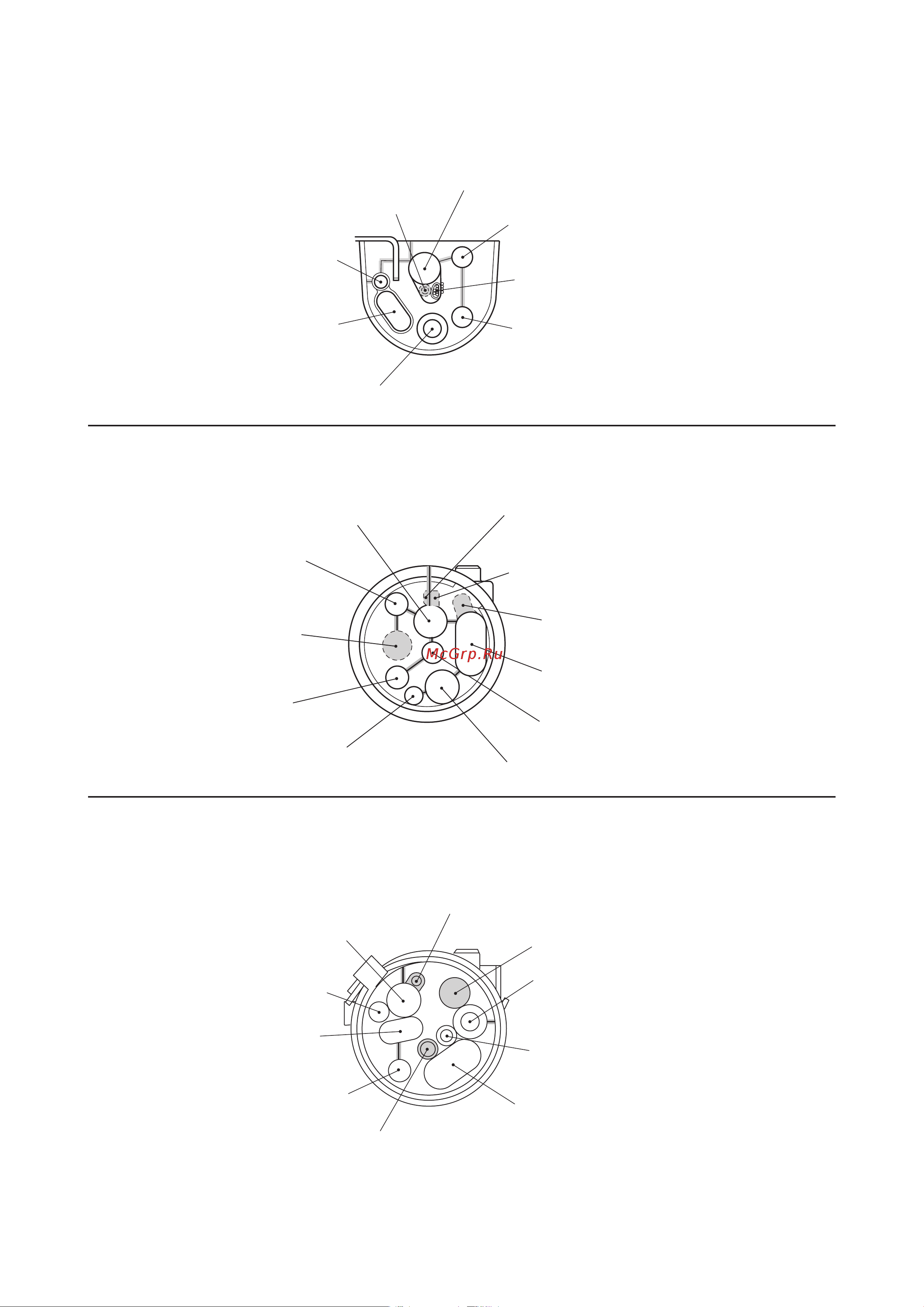

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
МОНТАЖНЫЙ РАЗЪЕМ ДВИГАТЕЛЯ
МОДЕЛИ F75, F80, F90, F100, F115
10-штырьковый разъем
электропроводки
Трубка датчика давления охладителя и/или
электрический разъем датчика температу-
ры охладителя (дополнительное оборудо-
вание)
Трос управления дроссельной
заслонкой
Трубка Пито
спидометра
Электропроводка
приборов
Трос управления механиз-
мом переключения передач
Топливопровод
Провод аккумуля-
торной батареи
Модель F150
10-штырьковый разъем
электропроводки
Электрический разъем датчика
температуры охладителя (дополни-
тельное оборудование)
Трубка датчика давления охладителя
(дополнительное оборудование)
Трос управления
дроссельной за-
слонкой
Изолирующий трос (дополни-
тельное оборудование)
Разъем шланга для
промывки системы
охлаждения двигателя
(продается отдельно)
Трос управления
механизмом пере-
ключения передач
Электропроводка
приборов
Трубка Пито
спидометра
Топливопровод
Провод аккумуляторной
батареи
Модели F200, F225
10-штырьковый разъем
электропроводки
Трубка датчика давления охладителя и/или элект-
рический разъем датчика температуры охладителя
(дополнительное оборудование)
Разъем шланга для промывки
системы охлаждения двигателя
(продается отдельно)
Топливопровод
Электропроводка
приборов
Трос управления
дроссельной
заслонкой
Трубка Пито спидометра
Трос управления меха-
низмом переключения
передач
Провод аккумуляторной
батареи
Изолирующий трос (допол-
нительное оборудование)
