5-14

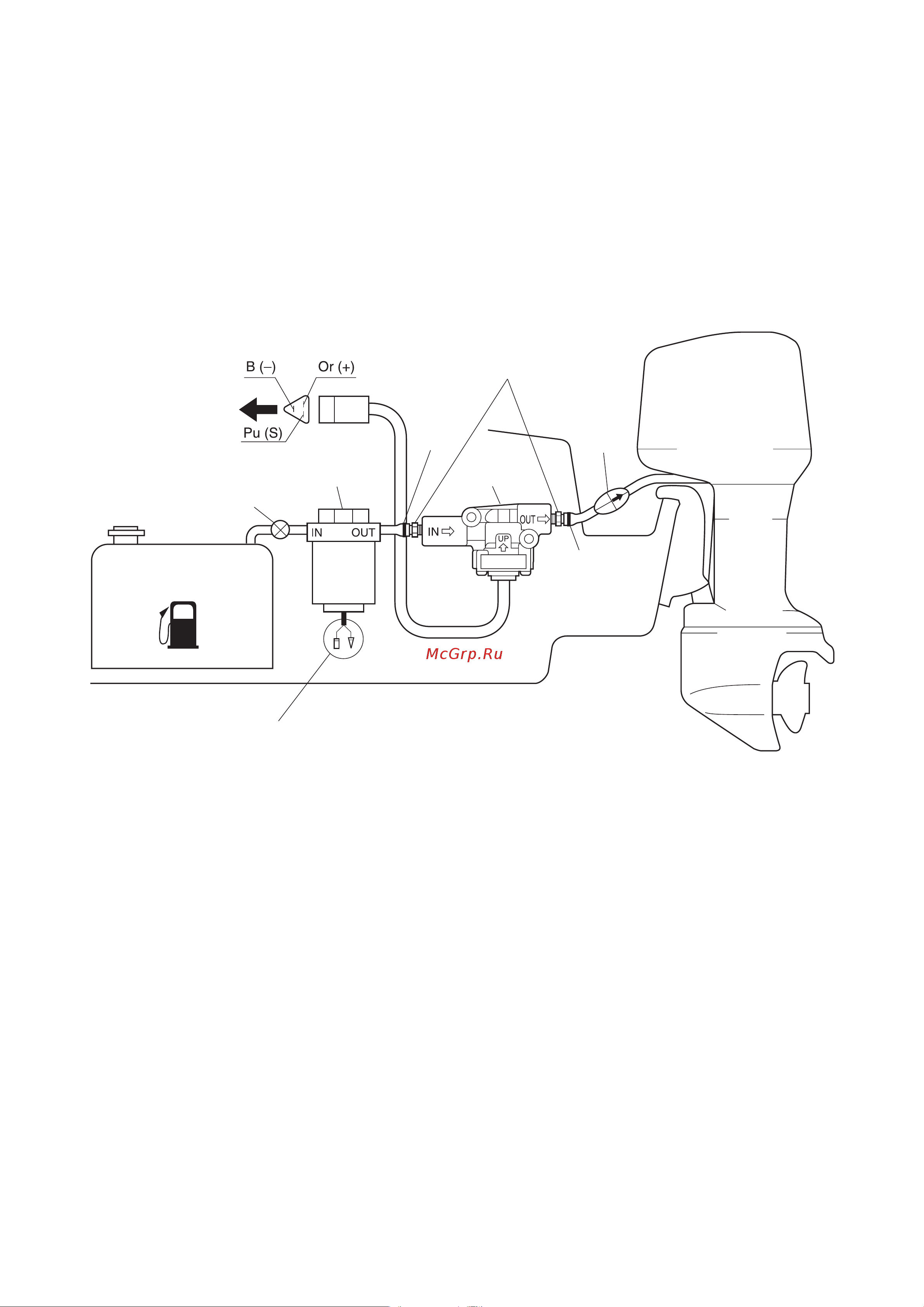

УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ
УСТАНОВКА ДАТЧИКА
Следуйте приведенным ниже указаниям.
1 Расположите датчик в хорошо проветриваемой зоне судна между двигателем и водоотделите-
лем.
2 Расположите датчик в соответствии с меткой «UP», указывающей его верхнюю часть.
3 Установите датчик в разрез топливопровода.
4 Надежно закрепите топливопровод хомутами.
* При сдвоенной установке смотрите схему электрооборудования в данном разделе.
Подробная инструкции по установке приложена к датчику.
К удлинителю
электропроводки
Резьбовой штуцер
(приобретается отдельно)
Водоотделитель
(приобретается отдельно)
Топливный кран
Датчик
расхода
топлива
Хомут
Топливо-
подкачива-
ющий
насос
Топливный бак
Зона судна
К удлинителю электропроводки (в случае использования датчика присутствия воды в топливе)
Хомут
