6-15

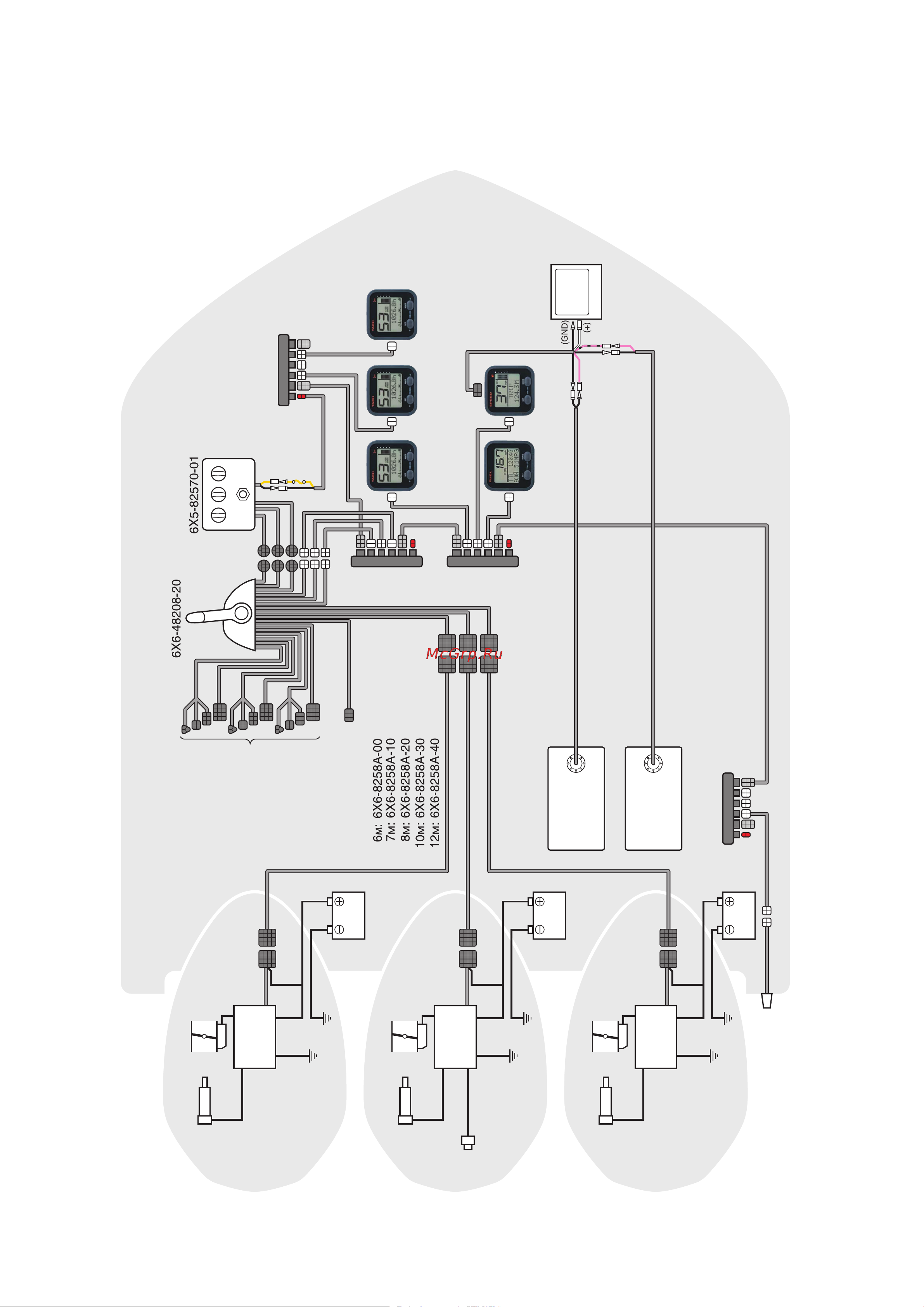

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
F350/F300/F250 [Цифровое электронное управления]
СТРОЕННАЯ УСТАНОВКА
GPS
приемник,
совместимый
с NMEA0183
Указатель
уровня топлива
Спидометр
Тахометр Тахометр Тахометр
Предохранитель
(10 А)
Строенная панель
управления
Множественный
концентратор
Множественный
концентратор
Множественный
концентратор
К второму посту
управления
Строенный пульт ДУ
К переключателю активного
поста управления
Новая электропроводка (16 штырьков)
Топливный
бак 1
Топливный
бак 2
Многофункциональный датчик
(глубина, температура, скорость)
Дроссельная
заслонка с электрон-
ным управлением
Дроссельная за-
слонка с электрон-
ным управлением
Дроссельная
заслонка с электрон-
ным управлением
Блок
системы
управления
Блок
системы
управления
Блок
системы
управления
Исполнительный ме-
ханизм переключения
передач
Исполнительный
механизм переключения
передач
Исполнительный
механизм переклю-
чения передач
Датчик скорости
(дополнительно)
Левый двигатель Центральный двигатель Правый двигатель
