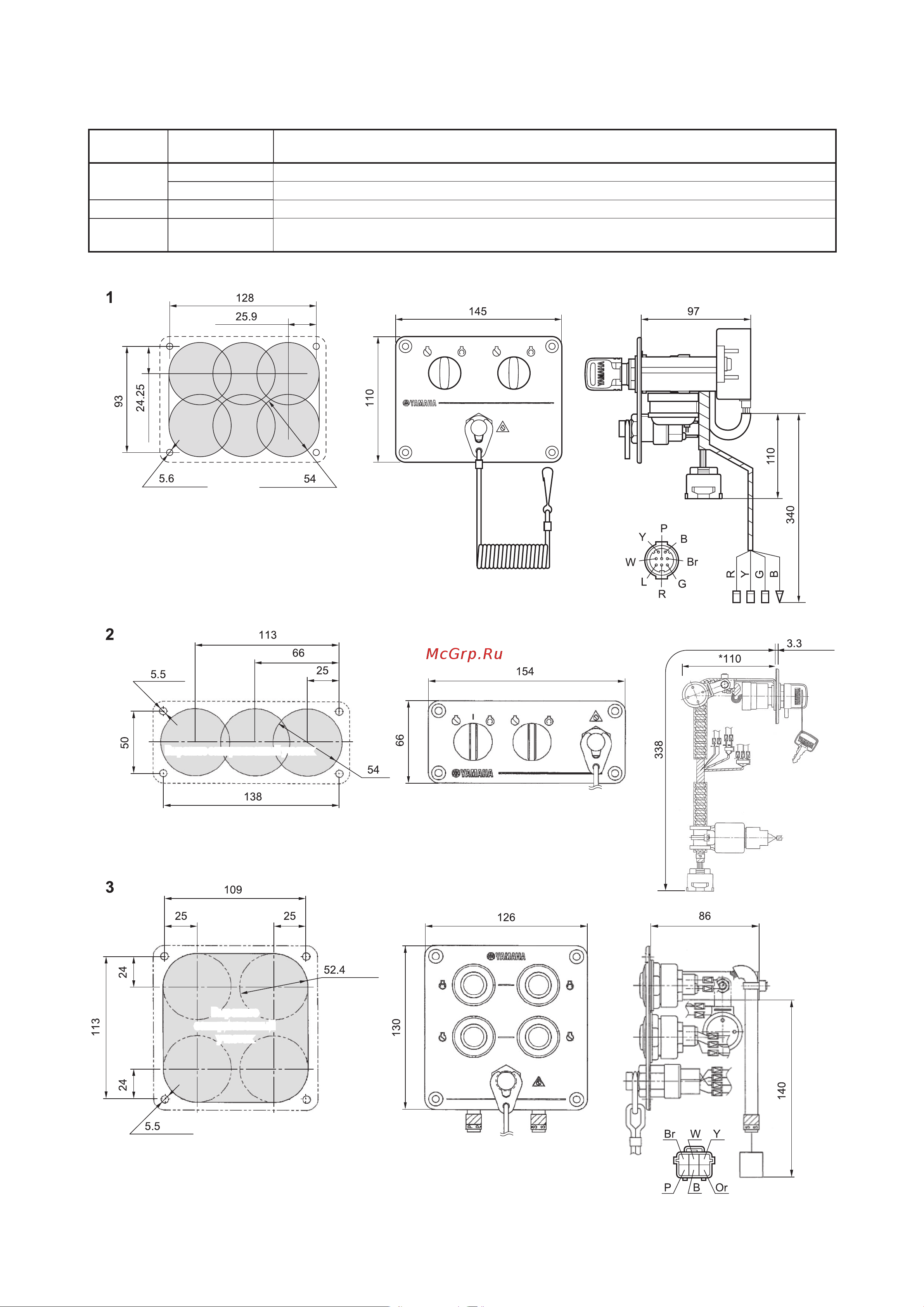

ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
ДВОЙНОЙ ЗАМОК ЗАЖИГАНИЯ
Номер
позиции
Каталожный
номер
Описание
1
6K1-82570-08 Панель управления с выключателем управления воздушной заслонкой
61B-82570-03 Панель управления без выключателя управления воздушной заслонкой
2 6Y8-82570-02 Замок зажигания, совместимый с цифровой шиной передачи данных
3 6X6-82570-10
Панель управления для второго поста управления и моделей F350/F300/F250 [Цифровое электронное
управление]
мм
мм
мм
Вырежьте заштрихованный участок
Вырежьте заштрихованный участок
Вырежьте
заштрихованный
участок
*Для справки
