Измерительный прибор 2883 Energy Master Методы регистрации и подключение
прибора

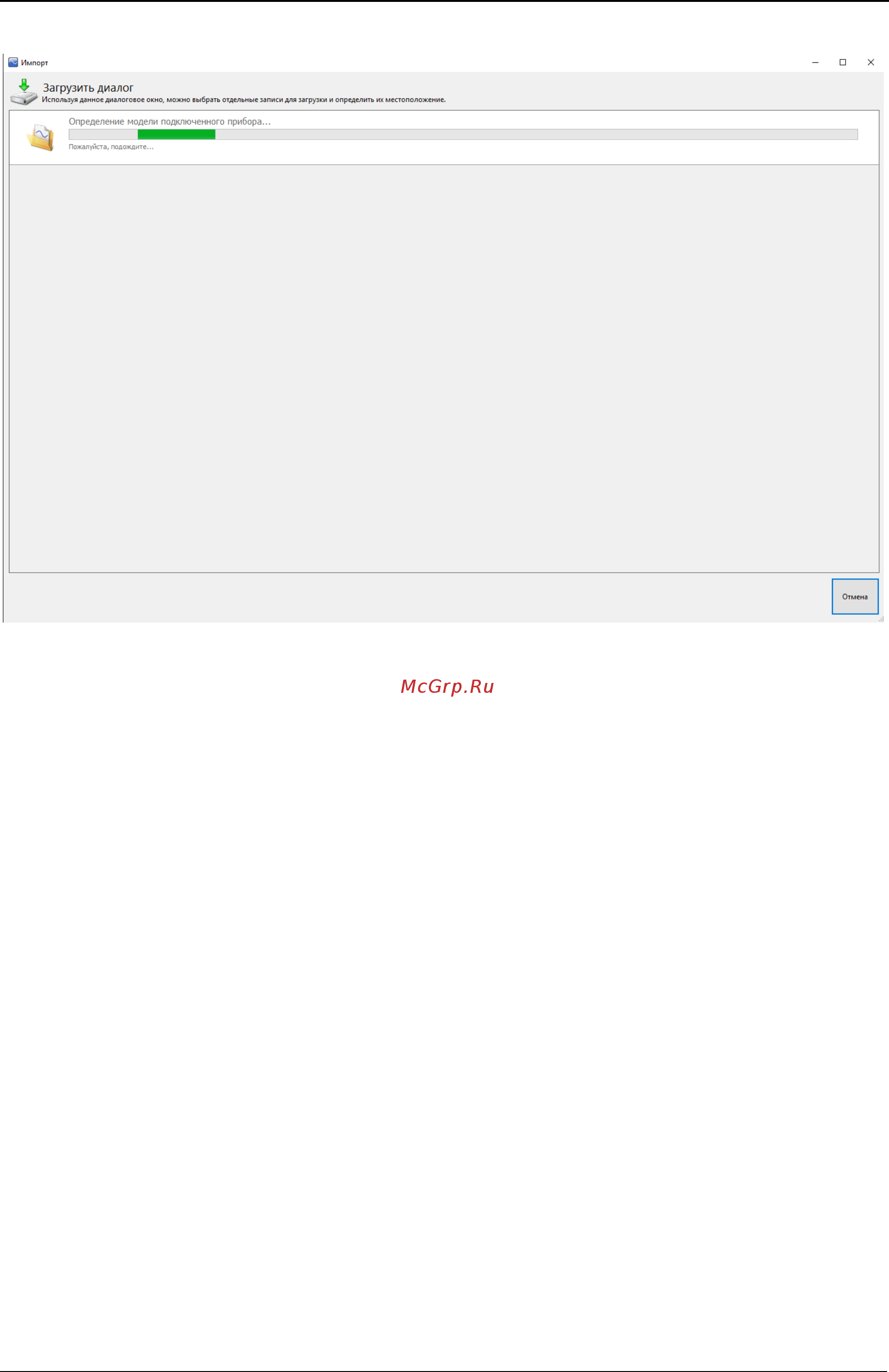

Рисунок 4.23: Обнаружение типа прибора
Непосредственно после этого программа должна определить тип прибора, в про-
тивном случае будет получено сообщение об ошибке с соответствующим разъяс-
нением. Если соединение установить не удастся, необходимо проверить настрой-
ки подключения.
135
