Metrel MI 2883 [56/201] Гистограмма средних значений гармоник

Измерительный прибор 2883 Energy Master Эксплуатация прибора

AVG

Переключение на представление AVG (средние значения)

(доступно только во время записи).

TREND

(ОТКЛО-

НЕНИЯ)

Переключение в представление TREND (ОТКЛОНЕНИЯ)

(доступно только во время записи).

Масштабирование отображаемой гистограммы по амплитуде.

Перемещение курсора для выбора гистограммы отдельной гармони-

ки/интергармоники.

ENTER

Перемещение курсора между гистограммами напряжения и тока.

Снимок экрана.

Возврат в подменю «MEASUREMENTS» (ИЗМЕРЕНИЯ).

3.8.3 Гистограмма средних значений гармоник

При активном режиме РЕГИСТРАТОРА ОБЩЕГО НАЗНАЧЕНИЯ доступно пред-

ставление гистограммы средних гармоник AVG (СРЕДНЕЕ) (инструкции по запуску

РЕГИСТРАТОРА ОБЩЕГО НАЗНАЧЕНИЯ приводятся в разделе 3.14). В этом

представлении отображаются средние значения гармонических составляющих

напряжения и тока (усредненные значения с начала записи до текущего момента).

На экране гистограммы средних гармоник отображаются сдвоенные гистограммы.

Верхняя гистограмма показывает усредненные гармоники напряжения, а нижняя

гистограмма - усредненные гармоники тока.

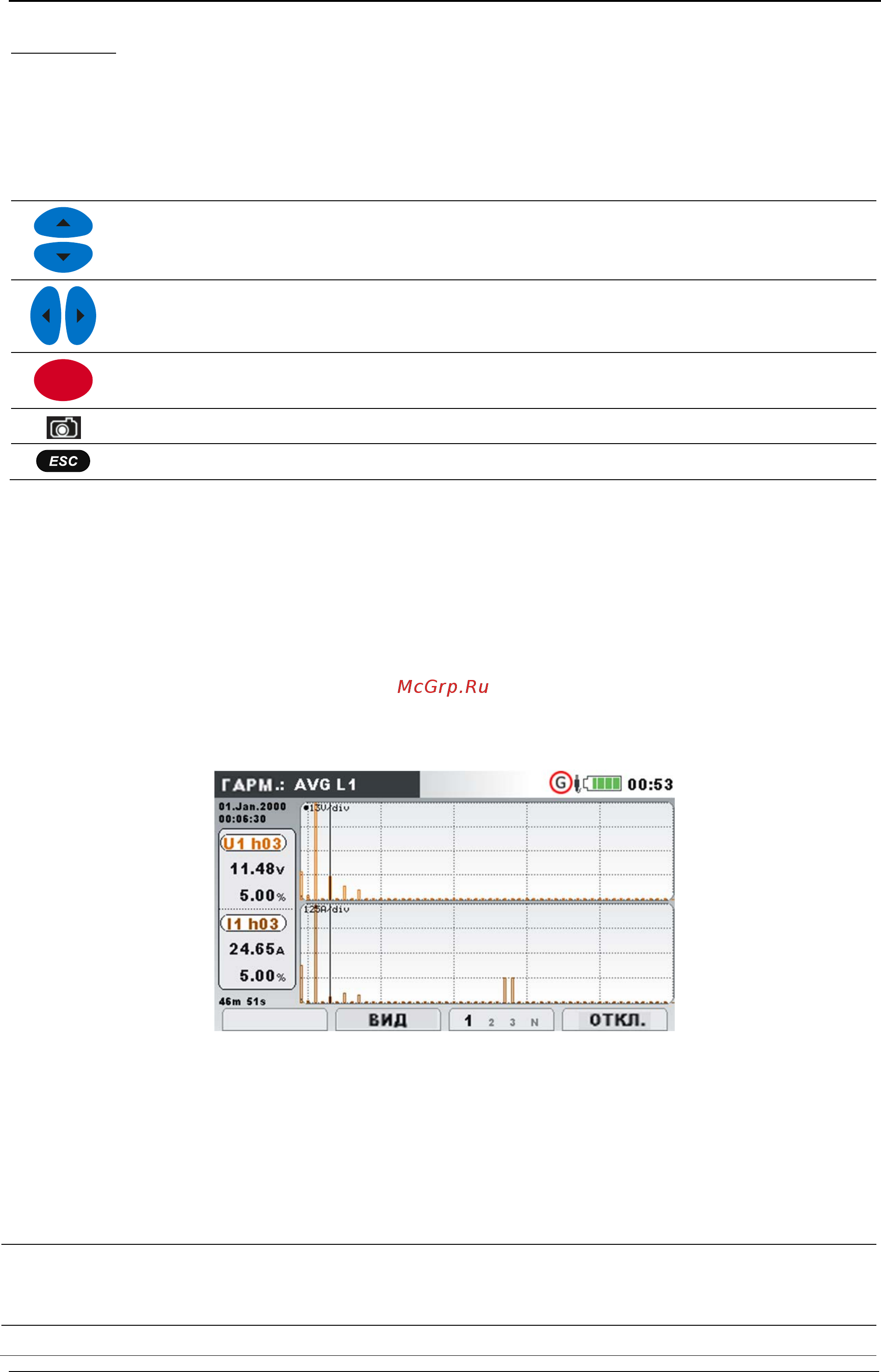

Рисунок 3.32: Экран гистограмм средних значений гармоник

Описание символов и аббревиатур, используемых на экранах AVG (СРЕДНИЕ

ЗНАЧЕНИЯ), приведено в таблице ниже.

Таблица 3.26: Символы и сокращения, используемые на экране прибора

Ux h01  h

Среднее значение гармоники/интергармоники напряжения в

среднеквадратических единицах (V

RMS

) и в процентах от основ-

ной гармоники напряжения (с момента начала записи)

Ix h01  h5

Среднее значение гармоники/интергармоники тока в средне-
