Измерительный прибор 2883 Energy Master Эксплуатация прибора
из списка памяти (Memory list) и с помощью компьютерного программного обеспе-
чения PowerView v3.0.

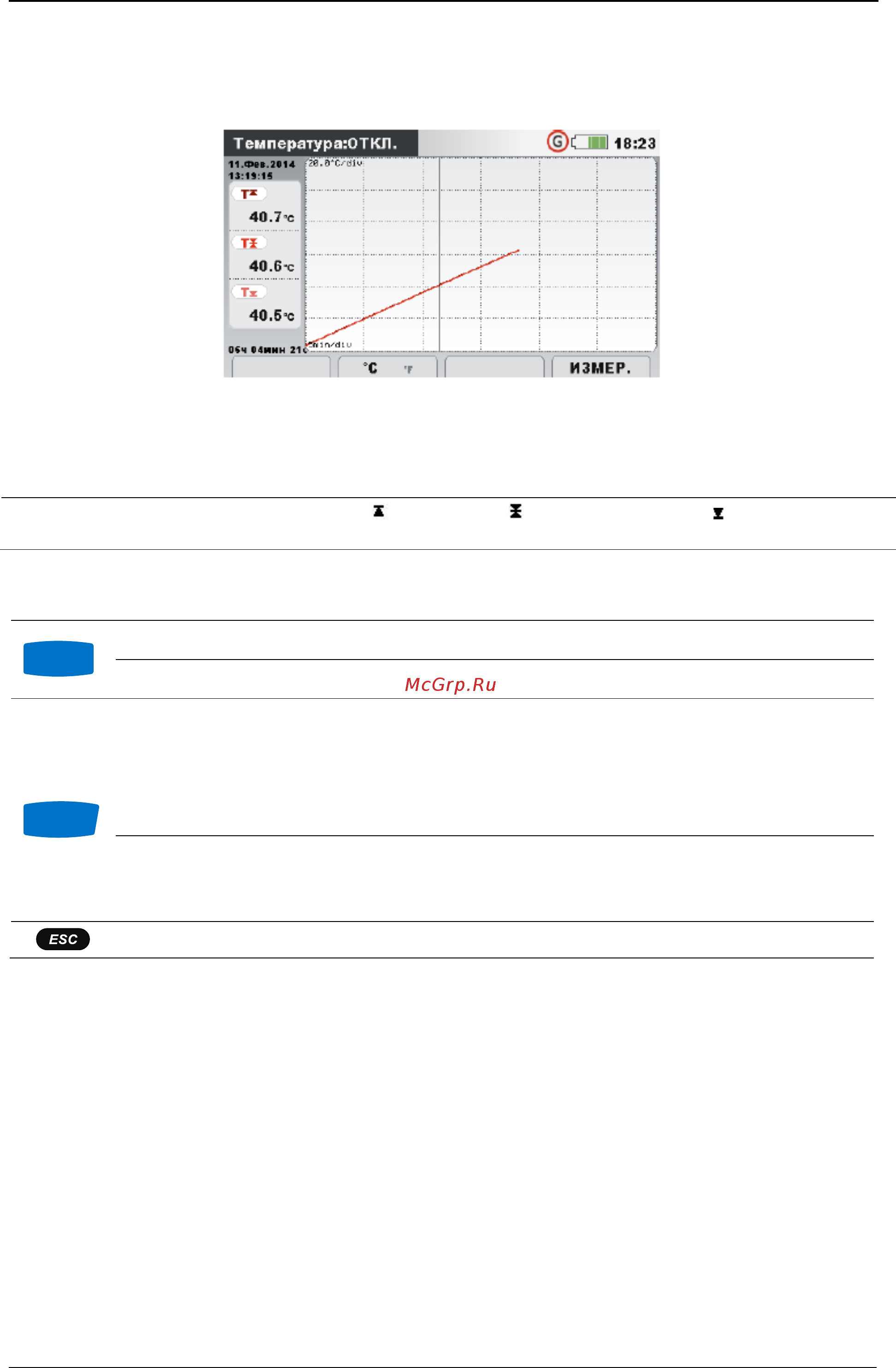

Рисунок 3.40: Экран отклонений температуры
Таблица 3.42: Символы и сокращения, используемые на экране прибора
T:
Максимальное ( ), среднее ( ) и минимальное ( ) значение тем-
пературы за последний интервал регистрации (IP)
Таблица 3.43: Кнопки на экранах ОТКЛОНЕНИЯ температуры
F2
0
C
0
F Показывает температуру в градусах Цельсия.
0
C
0
F Показывает температуру в градусах Фаренгейта.
F4
METER
(ИЗМЕ-
РИТЕЛЬ-
НЫЙ
ПРИБОР)
Переключение в представление «METER» (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР).
TREND
(ОТКЛО-
НЕНИЯ)
Переключение в представление TREND ( (ОТКЛОНЕНИЯ)
(доступно только во время записи).
Возврат в подменю «MEASUREMENTS» (ИЗМЕРЕНИЯ).
3.12 Отрицательное и положительное отклонение
напряжения
Параметры положительного и отрицательного отклонения напряжения можно ис-
пользовать, когда, например, необходимо избежать замены состояния постоянно-
го пониженного напряжения в данных на состояние постоянного перенапряжения.
Результаты отображаются в табличной (METER = ИЗМЕРИТЕЛЬНЫЙ ПРИБОР)
или графической форме (ОТКЛОНЕНИЯ), которая активна только тогда, когда ак-
тивен РЕГИСТРАТОР ОБЩЕГО НАЗНАЧЕНИЯ. Инструкции по запуску регистра-
тора приводятся в разделе 3.14. Более подробно смысл конкретных параметров
описывается в разделе 5.1.11.
70
